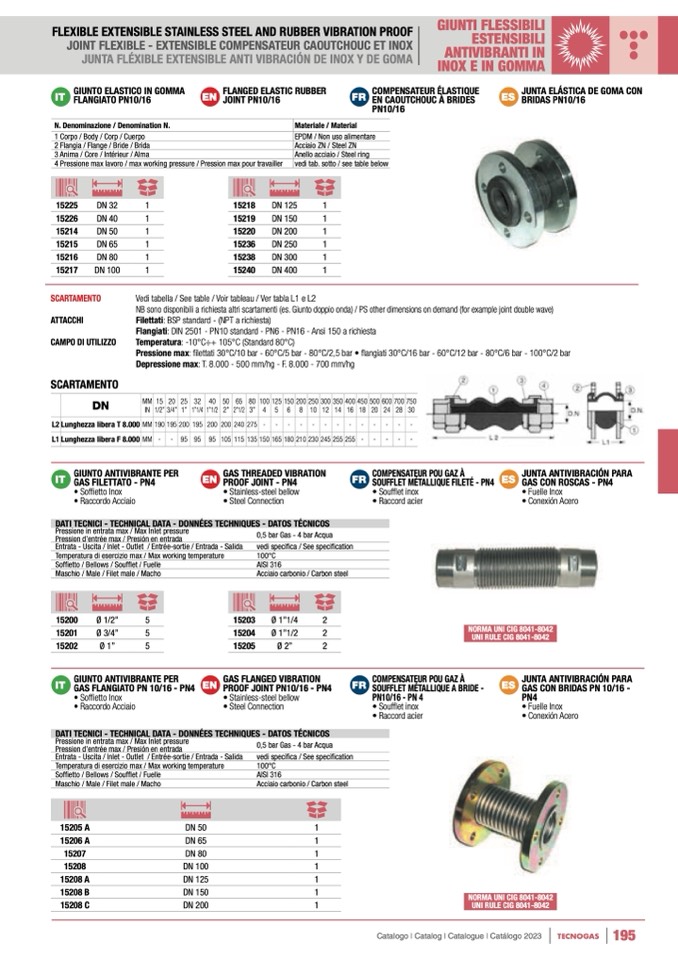

FLEXIBLE EXTENSIBLE STAINLESS STEEL AND RUBBER VIBRATION PROOF
JOINT FLEXIBLE - EXTENSIBLE COMPENSATEUR CAOUTCHOUC ET INOX
JUNTA FLÉXIBLE EXTENSIBLE ANTI VIBRACIÓN DE INOX Y DE GOMA
GIUNTI FLESSIBILI
ESTENSIBILI
ANTIVIBRANTI IN
INOX E IN GOMMA
IT
GIUNTO ELASTICO IN GOMMA
FLANGIATO PN10/16
N. Denominazione / Denomination N.
1 Corpo / Body / Corp / Cuerpo
2 Flangia / Flange / Bride / Brida
3 Anima / Core / Intérieur / Alma
4 Pressione max lavoro / max working pressure / Pression max pour travailler
ES
JUNTA ELÁSTICA DE GOMA CON
BRIDAS PN10/16
EN
FLANGED ELASTIC RUBBER
FR
COMPENSATEUR ÉLASTIQUE
JOINT PN10/16
EN CAOUTCHOUC À BRIDES
PN10/16
Materiale / Material
15225
15226
15214
15215
15216
15217
DN 32
1
DN 40
1
DN 50
1
DN 65
1
DN 80
1
DN 100
1
15218
15219
15220
15236
15238
15240
DN
DN
DN
DN
DN
DN
EPDM / Non uso alimentare
Acciaio ZN / Steel ZN
Anello acciaio / Steel ring
vedi tab. sotto / see table below
125
1
150
1
200
1
250
1
300
1
400
1
SCARTAMENTO
ATTACCHI
CAMPO DI UTILIZZO
SCARTAMENTO
DN
Vedi tabella / See table / Voir tableau / Ver tabla L1 e L2
NB sono disponibili a richiesta altri scartamenti (es. Giunto doppio onda) / PS other dimensions on demand (for example joint double wave)
Filettati: BSP standard - (NPT a richiesta)
Flangiati: DIN 2501 - PN10 standard - PN6 - PN16 - Ansi 150 a richiesta
Temperatura: -10°C÷+ 105°C (Standard 80°C)
Pressione max: filettati 30°C/10 bar - 60°C/5 bar - 80°C/2,5 bar • flangiati 30°C/16 bar - 60°C/12 bar - 80°C/6 bar - 100°C/2 bar
Depressione max: T. 8.000 - 500 mm/hg - F. 8.000 - 700 mm/hg
MM 15 20 25 32 40 50 65 80 100125150200250300350400450500600700750
IN1/2”3/4”1”1”1/41”1/22”2”1/23” 4 5 6 8 101214161820242830
L2 Lunghezza libera T 8.000 MM 190 195 200 195 200 200 240 275 - - - - - - - - -
- - - -
- - - -
COMPENSATEUR POU GAZ À
SOUFFLET MÉTALLIQUE FILETÉ - PN4
• Soufflet inox
• Raccord acier
L1 Lunghezza libera F 8.000 MM - - 95
IT
GIUNTO ANTIVIBRANTE PER
• Soffietto Inox
• Raccordo Acciaio
95 95
105 115 135 150 165 180 210 230 245 255 255 -
GAS FILETTATO - PN4
EN
GAS THREADED VIBRATION
FR
PROOF JOINT - PN4
• Stainless-steel bellow
• Steel Connection
ES
JUNTA ANTIVIBRACIÓN PARA
GAS CON ROSCAS - PN4
• Fuelle Inox
• Conexión Acero
DATI TECNICI - TECHNICAL DATA - DONNÉES TECHNIQUES - DATOS TÉCNICOS
Pressione in entrata max / Max Inlet pressure
Pression d’entrée max / Presión en entrada
Entrata - Uscita / Inlet - Outlet / Entrée-sortie / Entrada - Salida
Temperatura di esercizio max / Max working temperature
Soffietto / Bellows / Soufflet / Fuelle
Maschio / Male / Filet male / Macho
0,5 bar Gas - 4 bar Acqua
vedi specifica / See specification
100°C
AISI 316
Acciaio carbonio / Carbon steel
15200
15201
15202
Ø 1/2”
5
Ø 3/4”
5
Ø 1”
5
15203
15204
15205
Ø 1”1/4
Ø 1”1/2
Ø 2”
2
2
2
IT
GIUNTO ANTIVIBRANTE PER
GAS FLANGIATO PN 10/16 - PN4
• Soffietto Inox
• Raccordo Acciaio
EN
GAS FLANGED VIBRATION
PROOF JOINT PN10/16 - PN4
• Stainless-steel bellow
• Steel Connection
FR
COMPENSATEUR POU GAZ À
SOUFFLET MÉTALLIQUE A BRIDE -
PN10/16 - PN 4
• Soufflet inox
• Raccord acier
ES
JUNTA ANTIVIBRACIÓN PARA
GAS CON BRIDAS PN 10/16 -
PN4
• Fuelle Inox
• Conexión Acero
DATI TECNICI - TECHNICAL DATA - DONNÉES TECHNIQUES - DATOS TÉCNICOS
Pressione in entrata max / Max Inlet pressure
Pression d’entrée max / Presión en entrada
Entrata - Uscita / Inlet - Outlet / Entrée-sortie / Entrada - Salida
Temperatura di esercizio max / Max working temperature
Soffietto / Bellows / Soufflet / Fuelle
Maschio / Male / Filet male / Macho
0,5 bar Gas - 4 bar Acqua
vedi specifica / See specification
100°C
AISI 316
Acciaio carbonio / Carbon steel
1
1
1
1
1
1
1
15205 A
15206 A
15207
15208
15208 A
15208 B
15208 C
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
NORMA UNI CIG 8041-8042
UNI RULE CIG 8041-8042
Catalogo I Catalog I Catalogue I Catálogo 2023
TECNOGAS
195
NORMA UNI CIG 8041-8042
UNI RULE CIG 8041-8042
