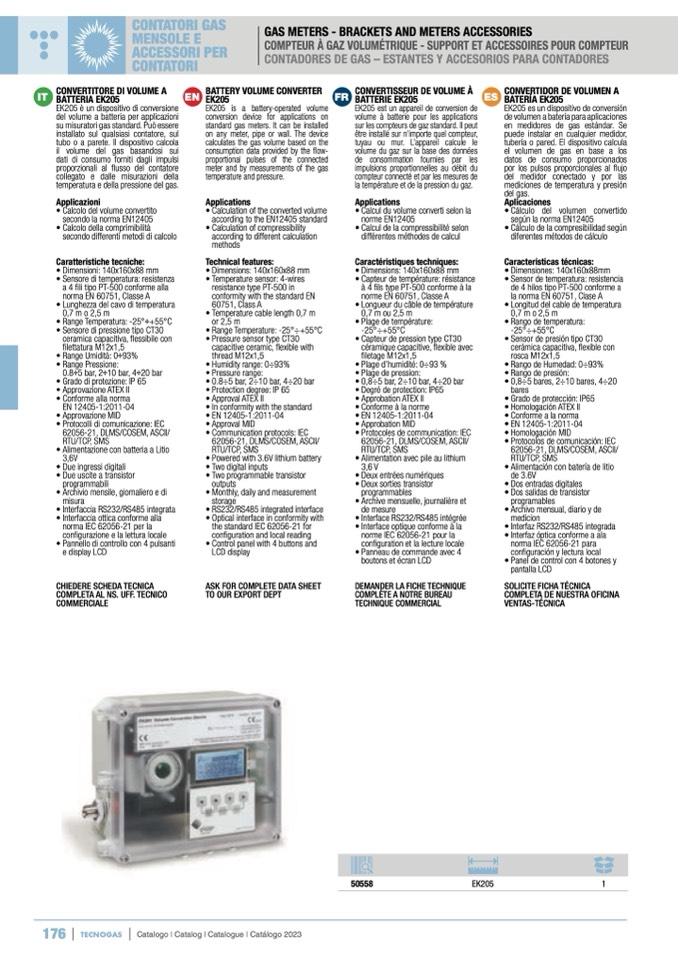

CONTATORI GAS
MENSOLE E
ACCESSORI PER
CONTATORI
GAS METERS - BRACKETS AND METERS ACCESSORIES
COMPTEUR À GAZ VOLUMÉTRIQUE - SUPPORT ET ACCESSOIRES POUR COMPTEUR
CONTADORES DE GAS – ESTANTES Y ACCESORIOS PARA CONTADORES
IT
CONVERTITORE DI VOLUME A
BATTERIA EK205
EK205 è un dispositivo di conversione
del volume a batteria per applicazioni
su misuratori gas standard. Può essere
installato sul qualsiasi contatore, sul
tubo o a parete. Il dispositivo calcola
il volume del gas basandosi sui
dati di consumo forniti dagli impulsi
proporzionali al flusso del contatore
collegato e dalle misurazioni della
temperatura e della pressione del gas.
Applicazioni
• Calcolo del volume convertito
secondo la norma EN12405
• Calcolo della comprimibilità
secondo differenti metodi di calcolo
Caratteristiche tecniche:
• Dimensioni: 140x160x88 mm
• Sensore di temperatura: resistenza
a 4 fili tipo PT-500 conforme alla
norma EN 60751, Classe A
• Lunghezza del cavo di temperatura
0,7 m o 2,5 m
• Range Temperatura: -25°÷+55°C
• Sensore di pressione tipo CT30
ceramica capacitiva, flessibile con
filettatura M12x1,5
• Range Umidità: 0÷93%
• Range Pressione:
0.8÷5 bar, 2÷10 bar, 4÷20 bar
• Grado di protezione: IP 65
• Approvazione ATEX II
• Conforme alla norma
EN 12405-1:2011-04
• Approvazione MID
• Protocolli di comunicazione: IEC
62056-21, DLMS/COSEM, ASCII/
RTU/TCP, SMS
• Alimentazione con batteria a Litio
3,6V
• Due ingressi digitali
• Due uscite a transistor
programmabili
• Archivio mensile, giornaliero e di
misura
• Interfaccia RS232/RS485 integrata
• Interfaccia ottica conforme alla
norma IEC 62056-21 per la
configurazione e la lettura locale
• Pannello di controllo con 4 pulsanti
e display LCD
CHIEDERE SCHEDA TECNICA
COMPLETA AL NS. UFF. TECNICO
COMMERCIALE
EN
BATTERY VOLUME CONVERTER
EK205
EK205 is a battery-operated volume
conversion device for applications on
standard gas meters. It can be installed
on any meter, pipe or wall. The device
calculates the gas volume based on the
consumption data provided by the flow-
proportional pulses of the connected
meter and by measurements of the gas
temperature and pressure.
Applications
• Calculation of the converted volume
according to the EN12405 standard
• Calculation of compressibility
according to different calculation
methods
Technical features:
• Dimensions: 140x160x88 mm
• Temperature sensor: 4-wires
resistance type PT-500 in
conformity with the standard EN
60751, Class A
• Temperature cable length 0,7 m
or 2,5 m
• Range Temperature: -25°÷+55°C
• Pressure sensor type CT30
capacitive ceramic, flexible with
thread M12x1,5
• Humidity range: 0÷93%
• Pressure range:
• 0.8÷5 bar, 2÷10 bar, 4÷20 bar
• Protection degree: IP 65
• Approval ATEX II
• In conformity with the standard
• EN 12405-1:2011-04
• Approval MID
• Communication protocols: IEC
62056-21, DLMS/COSEM, ASCII/
RTU/TCP, SMS
• Powered with 3.6V lithium battery
• Two digital inputs
• Two programmable transistor
outputs
• Monthly, daily and measurement
storage
• RS232/RS485 integrated interface
• Optical interface in conformity with
the standard IEC 62056-21 for
configuration and local reading
• Control panel with 4 buttons and
LCD display
ASK FOR COMPLETE DATA SHEET
TO OUR EXPORT DEPT
FR
CONVERTISSEUR DE VOLUME À
BATTERIE EK205
EK205 est un appareil de conversion de
volume à batterie pour les applications
sur les compteurs de gaz standard. Il peut
être installé sur n’importe quel compteur,
tuyau ou mur. L’appareil calcule le
volume du gaz sur la base des données
de consommation fournies par les
impulsions proportionnelles au débit du
compteur connecté et par les mesures de
la température et de la pression du gaz.
Applications
• Calcul du volume converti selon la
norme EN12405
• Calcul de la compressibilité selon
différentes méthodes de calcul
Caractéristiques techniques:
• Dimensions: 140x160x88 mm
• Capteur de température: résistance
à 4 fils type PT-500 conforme à la
norme EN 60751, Classe A
• Longueur du câble de température
0,7 m ou 2,5 m
• Plage de température:
-25°÷+55°C
• Capteur de pression type CT30
céramique capacitive, flexible avec
filetage M12x1,5
• Plage d’humidité: 0÷93 %
• Plage de pression:
• 0,8÷5 bar, 2÷10 bar, 4÷20 bar
• Degré de protection: IP65
• Approbation ATEX II
• Conforme à la norme
• EN 12405-1:2011-04
• Approbation MID
• Protocoles de communication: IEC
62056-21, DLMS/COSEM, ASCII/
RTU/TCP, SMS
• Alimentation avec pile au lithium
3,6 V
• Deux entrées numériques
• Deux sorties transistor
programmables
• Archive mensuelle, journalière et
de mesure
• Interface RS232/RS485 intégrée
• Interface optique conforme à la
norme IEC 62056-21 pour la
configuration et la lecture locale
• Panneau de commande avec 4
boutons et écran LCD
DEMANDER LA FICHE TECHNIQUE
COMPLÈTE A NOTRE BUREAU
TECHNIQUE COMMERCIAL
ES
CONVERTIDOR DE VOLUMEN A
BATERÍA EK205
EK205 es un dispositivo de conversión
de volumen a batería para aplicaciones
en medidores de gas estándar. Se
puede instalar en cualquier medidor,
tubería o pared. El dispositivo calcula
el volumen de gas en base a los
datos de consumo proporcionados
por los pulsos proporcionales al flujo
del medidor conectado y por las
mediciones de temperatura y presión
del gas.
Aplicaciones
•Cálculo del volumen convertido
según la norma EN12405
• Cálculo de la compresibilidad según
diferentes métodos de cálculo
Características técnicas:
• Dimensiones: 140x160x88mm
• Sensor de temperatura: resistencia
de 4 hilos tipo PT-500 conforme a
la norma EN 60751, Clase A
• Longitud del cable de temperatura
0,7 m o 2,5 m
• Rango de temperatura:
-25°÷+55°C
• Sensor de presión tipo CT30
cerámica capacitiva, flexible con
rosca M12x1,5
• Rango de Humedad: 0÷93%
• Rango de presión:
• 0,8÷5 bares, 2÷10 bares, 4÷20
bares
• Grado de protección: IP65
• Homologación ATEX II
• Conforme a la norma
• EN 12405-1:2011-04
• Homologación MID
• Protocolos de comunicación: IEC
62056-21, DLMS/COSEM, ASCII/
RTU/TCP, SMS
• Alimentación con batería de litio
de 3.6V
• Dos entradas digitales
• Dos salidas de transistor
programables
• Archivo mensual, diario y de
medicion
• Interfaz RS232/RS485 integrada
• Interfaz óptica conforme a ala
norma IEC 62056-21 para
configuración y lectura local
• Panel de control con 4 botones y
pantalla LCD
SOLICITE FICHA TÉCNICA
COMPLETA DE NUESTRA OFICINA
VENTAS-TÉCNICA
50558
EK205
1
176
TECNOGAS
Catalogo I Catalog I Catalogue I Catálogo 2023
