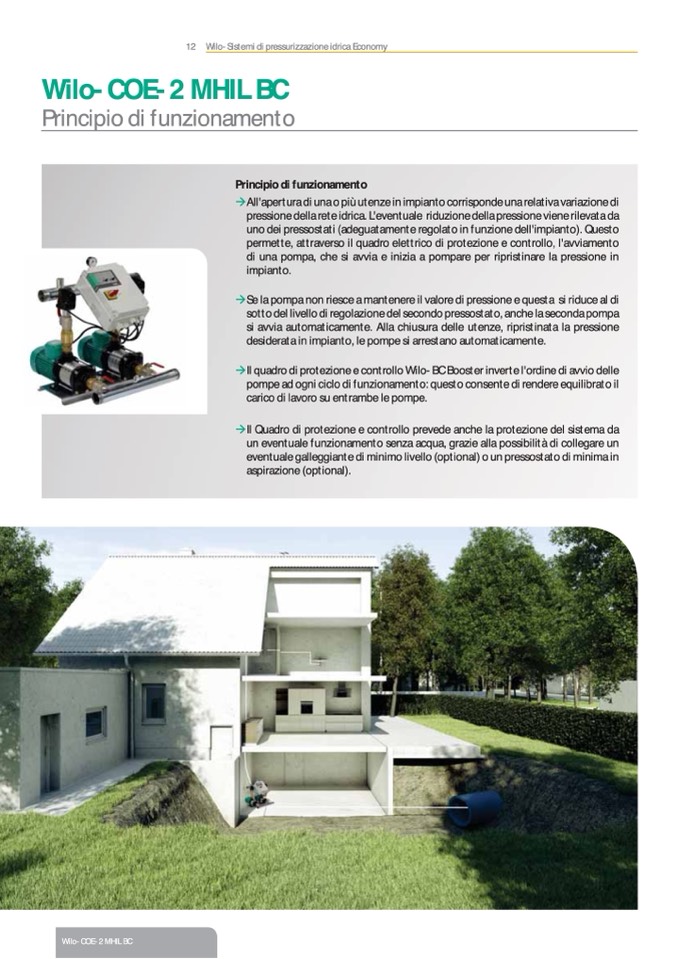

12 Wilo-Sistemi di pressurizzazione idrica Economy

Wilo-COE-2 MHIL BC

Principio di funzionamento

Principio di funzionamento

�All'apertura di una o più utenze in impianto corrisponde una relativa variazione di

pressione della rete idrica. L'eventuale riduzione della pressione viene rilevata da

uno dei pressostati (adeguatamente regolato in funzione dell'impianto). Questo

permette, attraverso il quadro elettrico di protezione e controllo, l'avviamento

di una pompa, che si avvia e inizia a pompare per ripristinare la pressione in

impianto.

�Se la pompa non riesce a mantenere il valore di pressione e questa si riduce al di

sotto del livello di regolazione del secondo pressostato, anche la seconda pompa

si avvia automaticamente. Alla chiusura delle utenze, ripristinata la pressione

desiderata in impianto, le pompe si arrestano automaticamente.

�Il quadro di protezione e controllo Wilo-BC Booster inverte l'ordine di avvio delle

pompe ad ogni ciclo di funzionamento: questo consente di rendere equilibrato il

carico di lavoro su entrambe le pompe.

�Il Quadro di protezione e controllo prevede anche la protezione del sistema da

un eventuale funzionamento senza acqua, grazie alla possibilità di collegare un

eventuale galleggiante di minimo livello (optional) o un pressostato di minima in

aspirazione (optional).

Wilo-COE-2 MHIL BC
