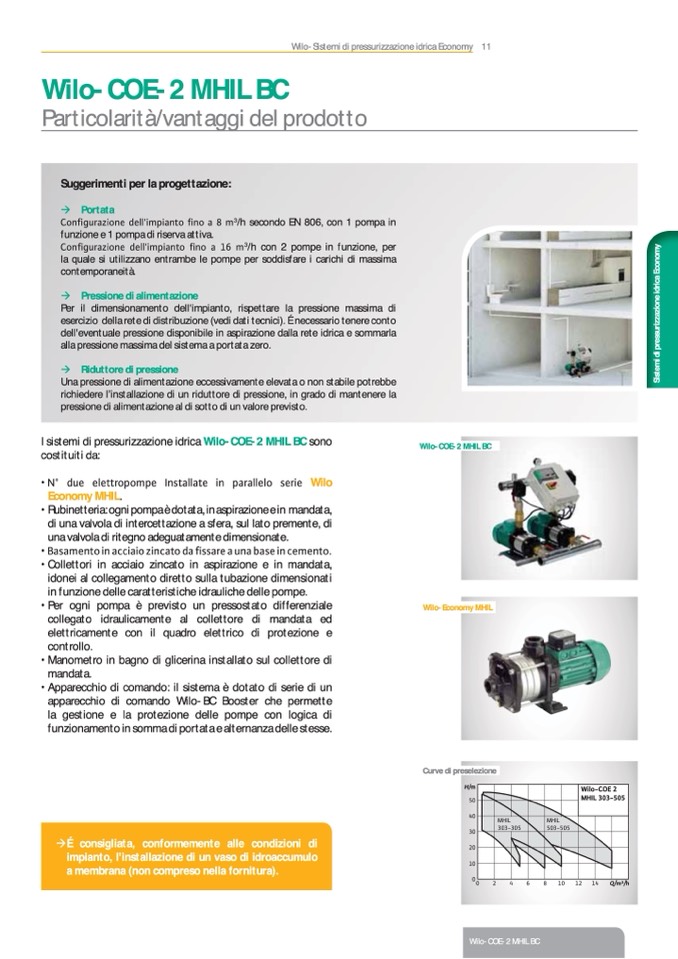

Wilo-Sistemi di pressurizzazione idrica Economy 11
Wilo-COE-2 MHIL BC
Particolarità/vantaggi del prodotto
Suggerimenti per la progettazione:
� Portata
������������� ������������� ��� � � �
3
/h secondo EN 806, con 1 pompa in
funzione e 1 pompa di riserva attiva.
������������� ������������� ��� � �� �
3
/h con 2 pompe in funzione, per
la quale si utilizzano entrambe le pompe per soddisfare i carichi di massima
contemporaneità.
� Pressione di alimentazione
Per il dimensionamento dell'impianto, rispettare la pressione massima di
esercizio della rete di distribuzione (vedi dati tecnici).
É necessario tenere conto
dell'eventuale pressione disponibile in aspirazione dalla rete idrica e sommarla
alla pressione massima del sistema a portata zero.
� Riduttore di pressione
Una pressione di alimentazione eccessivamente elevata o non stabile potrebbe
richiedere l’installazione di un riduttore di pressione, in grado di mantenere la
pressione di alimentazione al di sotto di un valore previsto.
I sistemi di pressurizzazione idrica Wilo-COE-2 MHIL BC sono
costituiti da:
•�� ��� ������������ ���������� �� ��������� ����� Wilo
Economy MHIL.
• Rubinetteria: ogni pompa è dotata, in aspirazione e in mandata,
di una valvola di intercettazione a sfera, sul lato premente, di
una valvola di ritegno adeguatamente dimensionate.
• ��������� �� ������� ������� �� ������ � ��� ���� �� ��������
• Collettori in acciaio zincato in aspirazione e in mandata,
idonei al collegamento diretto sulla tubazione dimensionati
in funzione delle caratteristiche idrauliche delle pompe.
• Per ogni pompa è previsto un pressostato differenziale
collegato idraulicamente al collettore di mandata ed
elettricamente con il quadro elettrico di protezione e
controllo.
• Manometro in bagno di glicerina installato sul collettore di
mandata.
• Apparecchio di comando: il sistema
è dotato di serie di un
apparecchio di comando Wilo-BC Booster che permette
la gestione e la protezione delle pompe con logica di
funzionamento in somma di portata e alternanza delle stesse.
�É consigliata, conformemente alle condizioni di
impianto, l'installazione di un vaso di idroaccumulo
a membrana (non compreso nella fornitura).
Wilo-COE-2 MHIL BC
C
Wilo-Economy MHIL
Curve di preselezione
H/m
50
40
30
20
10
0
0
2
4
6
8
10
12
14
Q/m3/h
Wilo-COE 2
MHIL 303-505
MHIL
303-305
MHIL
503-505
