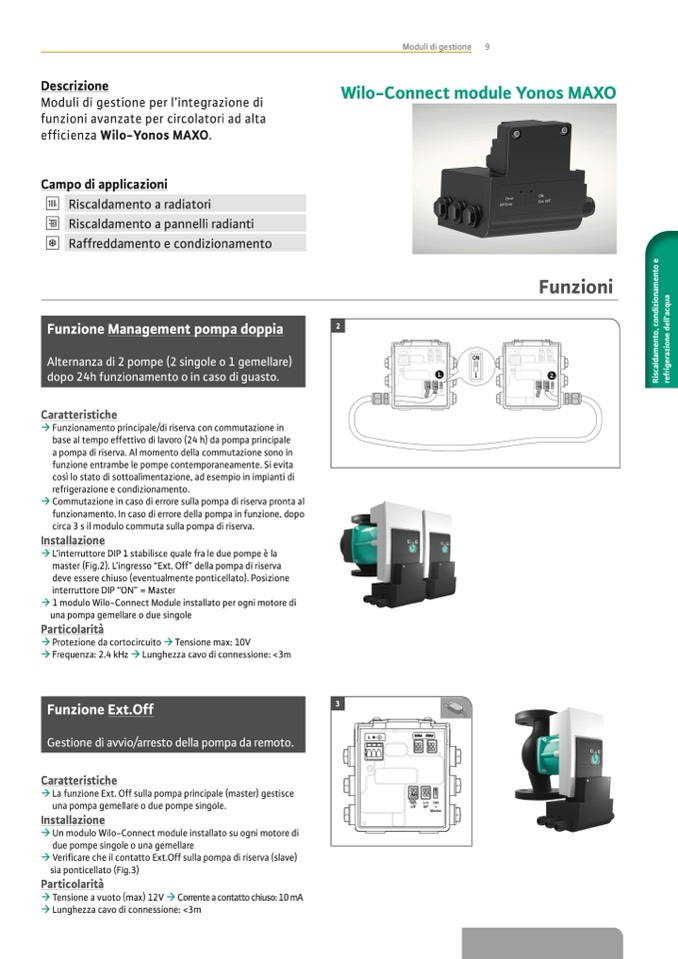

Descrizione
Moduli di gestione per l’integrazione di
funzioni avanzate per circolatori ad alta
efficienza Wilo-Yonos MAXO.
Campo di applicazioni
e Riscaldamento a radiatori
u Riscaldamento a pannelli radianti
) Raffreddamento e condizionamento
Funzione Management pompa doppia
Alternanza di 2 pompe (2 singole o 1 gemellare)
dopo 24h funzionamento o in caso di guasto.
Caratteristiche
Funzionamento principale/di riserva con commutazione in
base al tempo effettivo di lavoro (24 h) da pompa principale
a pompa di riserva. Al momento della commutazione sono in
funzione entrambe le pompe contemporaneamente. Si evita
così lo stato di sottoalimentazione, ad esempio in impianti di
refrigerazione e condizionamento.
Commutazione in caso di errore sulla pompa di riserva pronta al
funzionamento. In caso di errore della pompa in funzione, dopo
circa 3 s il modulo commuta sulla pompa di riserva.
Installazione
L’interruttore DIP 1 stabilisce quale fra le due pompe è la
master (Fig.2). L’ingresso “Ext. Off” della pompa di riserva
deve essere chiuso (eventualmente ponticellato). Posizione
interruttore DIP “ON” = Master
1 modulo Wilo-Connect Module installato per ogni motore di
una pompa gemellare o due singole
Particolarità
Protezione da cortocircuitoTensione max: 10V
Frequenza: 2.4 kHzLunghezza cavo di connessione: <3m
Funzione Ext.Off
Gestione di avvio/arresto della pompa da remoto.
Caratteristiche
La funzione Ext. Off sulla pompa principale (master) gestisce
una pompa gemellare o due pompe singole.
Installazione
Un modulo Wilo-Connect module installato su ogni motore di
due pompe singole o una gemellare
Verificare che il contatto Ext.Off sulla pompa di riserva (slave)
sia ponticellato (Fig.3)
Particolarità
Tensione a vuoto (max) 12V Corrente a contatto chiuso: 10 mA
Lunghezza cavo di connessione: <3m
Wilo-Connect module Yonos MAXO
Funzioni
2
63
Moduli di gestione 9
