Moduli di gestione

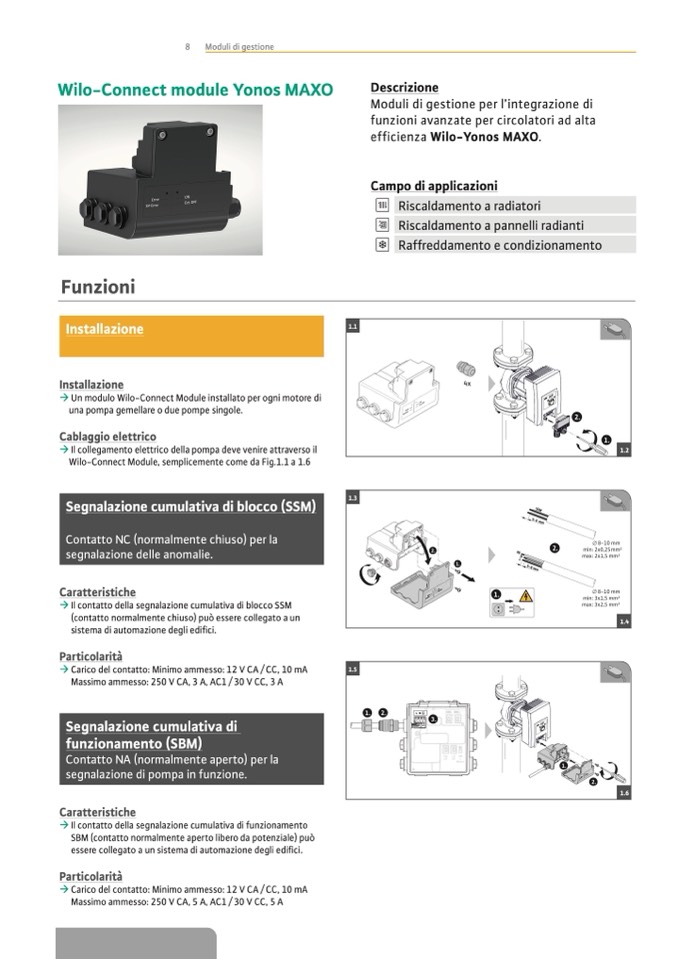

Wilo-Connect module Yonos MAXO
Descrizione
Moduli di gestione per l’integrazione di
funzioni avanzate per circolatori ad alta
efficienza Wilo-Yonos MAXO.
Campo di applicazioni
e Riscaldamento a radiatori
u Riscaldamento a pannelli radianti
) Raffreddamento e condizionamento
Funzioni
Installazione
Installazione
Un modulo Wilo-Connect Module installato per ogni motore di
una pompa gemellare o due pompe singole.
Cablaggio elettrico
Il collegamento elettrico della pompa deve venire attraverso il
Wilo-Connect Module, semplicemente come da Fig.1.1 a 1.6
Segnalazione cumulativa di blocco (SSM)
Contatto NC (normalmente chiuso) per la
segnalazione delle anomalie.
Caratteristiche
Il contatto della segnalazione cumulativa di blocco SSM
(contatto normalmente chiuso) può essere collegato a un
sistema di automazione degli edifici.
Particolarità
Carico del contatto: Minimo ammesso: 12 V CA / CC, 10 mA
Massimo ammesso: 250 V CA, 3 A, AC1 / 30 V CC, 3 A
Segnalazione cumulativa di
funzionamento (SBM)
Contatto NA (normalmente aperto) per la
segnalazione di pompa in funzione.
Caratteristiche
Il contatto della segnalazione cumulativa di funzionamento
SBM (contatto normalmente aperto libero da potenziale) può
essere collegato a un sistema di automazione degli edifici.
Particolarità
Carico del contatto: Minimo ammesso: 12 V CA / CC, 10 mA
Massimo ammesso: 250 V CA, 5 A, AC1 / 30 V CC, 5 A
1.1
1.3
1.5
4x
1.2
1.4
1.6
