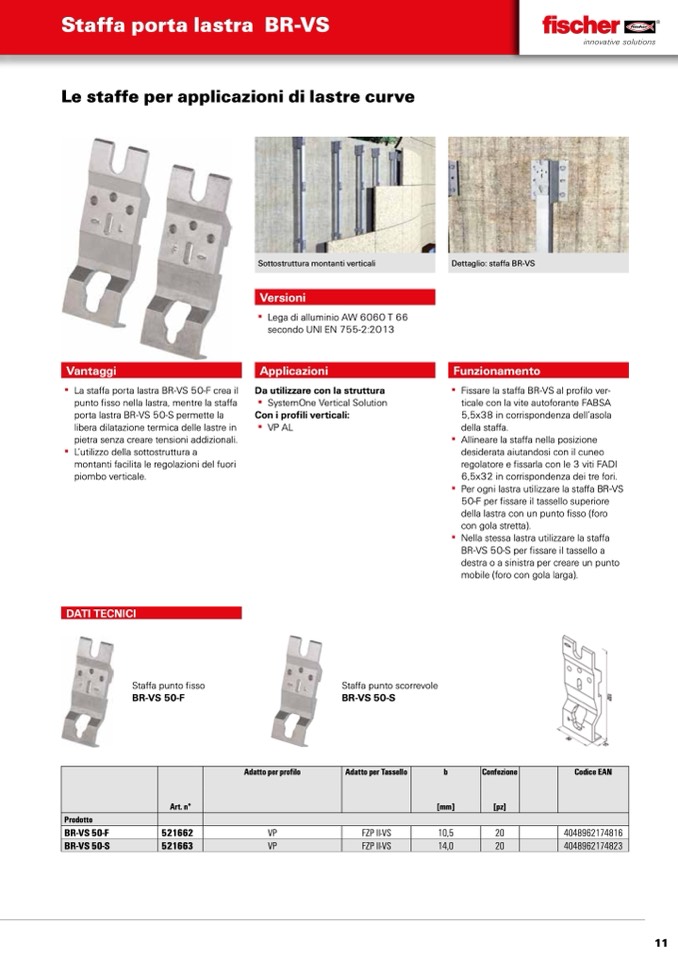

Staffa porta lastra BR-VS

Le staffe per applicazioni di lastre curve

Vantaggi

▪▪ La▪staffa▪porta▪lastra▪BR-VS▪50-F▪crea▪il▪

punto▪fisso▪nella▪lastra,▪mentre▪la▪staffa▪

porta▪lastra▪BR-VS▪50-S▪permette▪la▪

libera▪dilatazione▪termica▪delle▪lastre▪in▪

pietra▪senza▪creare▪tensioni▪addizionali.

▪▪ L’utilizzo▪della▪sottostruttura▪a▪▪

montanti▪facilita▪le▪regolazioni▪del▪fuori▪

piombo▪verticale.

Sottostruttura montanti verticali

Versioni

▪▪ Lega▪di▪alluminio▪AW▪6060▪T▪66▪

secondo▪UNI▪EN▪755-2:2013

Applicazioni

Da utilizzare con la struttura

▪▪ SystemOne▪Vertical▪Solution

Con i profili verticali:

Dettaglio: staffa BR-VS

Funzionamento

▪▪ Fissare▪la▪staffa▪BR-VS▪al▪profilo▪ver-

ticale▪con▪la▪vite▪autoforante▪FABSA▪

5,5x38▪in▪corrispondenza▪dell’asola▪

della▪staffa.▪

▪▪ Allineare▪la▪staffa▪nella▪posizione▪

desiderata▪aiutandosi▪con▪il▪cuneo▪

regolatore▪e▪fissarla▪con▪le▪3▪viti▪FADI▪

6,5x32▪in▪corrispondenza▪dei▪tre▪fori.

▪▪ Per▪ogni▪lastra▪utilizzare▪la▪staffa▪BR-VS▪

50-F▪per▪fissare▪il▪tassello▪superiore▪

della▪lastra▪con▪un▪punto▪fisso▪(foro▪

con▪gola▪stretta).

▪▪ Nella▪stessa▪lastra▪utilizzare▪la▪staffa▪

BR-VS▪50-S▪per▪fissare▪il▪tassello▪a▪

destra▪o▪a▪sinistra▪per▪creare▪un▪punto▪

mobile▪(foro▪con▪gola▪larga).

▪▪ VP▪AL

DATI TECNICI

Staffa▪punto▪fisso▪

BR-VS 50-F

Staffa▪punto▪scorrevole▪

BR-VS 50-S

Adatto per profilo

Adatto per Tassello

b Confezione Codice EAN

Art. n°

[mm]

[pz]

Prodotto

BR-VS 50-F 521662

VP

FZP II-VS

10,5

20 4048962174816

BR-VS 50-S

521663

VP

FZP II-VS

14,0

20

4048962174823
