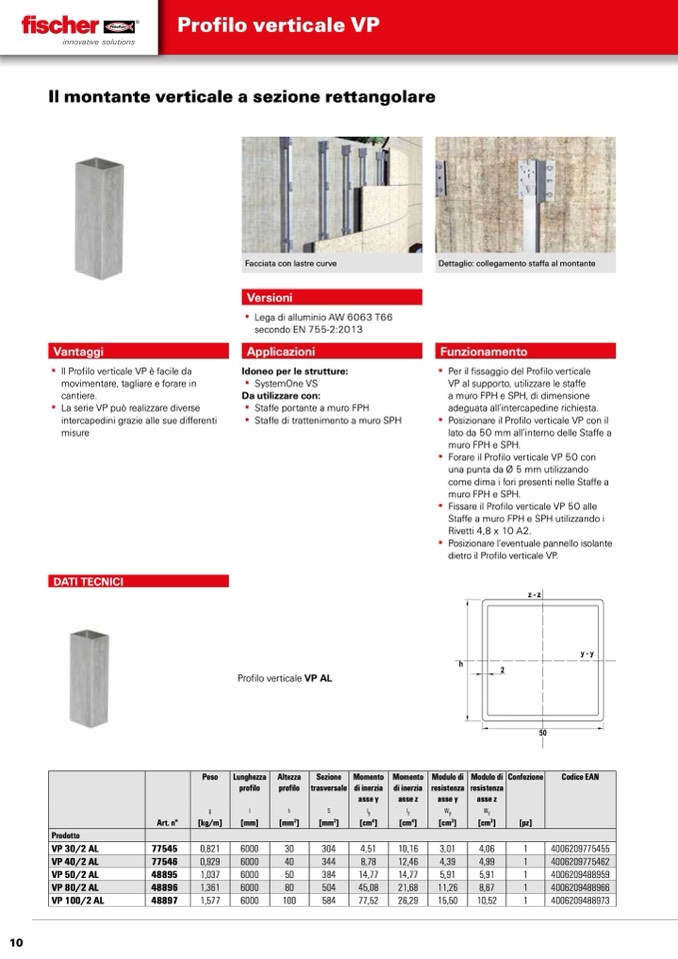

Profilo verticale VP
Il montante verticale a sezione rettangolare
Vantaggi
▪▪ Il▪Profilo▪verticale▪VP è▪facile▪da▪
movimentare,▪tagliare▪e▪forare▪in▪
cantiere.
▪▪ La▪serie▪VP▪può▪realizzare▪diverse▪
intercapedini▪grazie▪alle▪sue▪differenti▪
misure▪
Facciata con lastre curve
Versioni
▪▪ Lega▪di▪alluminio▪AW▪6063▪T66▪
secondo▪EN▪755-2:2013
Applicazioni
Idoneo per le strutture:
▪▪ SystemOne▪VS
Da utilizzare con:
▪▪ Staffe▪portante▪a▪muro▪FPH
▪▪ Staffe▪di▪trattenimento▪a▪muro▪SPH
Dettaglio: collegamento staffa al montante
Funzionamento
▪▪ Per▪il▪fissaggio▪del▪Profilo▪verticale▪
VP al▪supporto,▪utilizzare▪le▪staffe▪
a▪muro▪FPH▪e▪SPH,▪di▪dimensione▪
adeguata▪all’intercapedine▪richiesta.
▪▪ Posizionare▪il▪Profilo▪verticale▪VP▪con▪il▪
lato▪da▪50▪mm▪all’interno▪delle▪Staffe▪a▪
muro▪FPH▪e▪SPH.
▪▪ Forare▪il▪Profilo▪verticale▪VP 50▪con▪
una▪punta▪da▪Ø 5 mm▪utilizzando▪
come▪dima▪i▪fori▪presenti▪nelle▪Staffe▪a▪
muro▪FPH▪e▪SPH.
▪▪ Fissare▪il▪Profilo▪verticale▪VP 50▪alle▪
Staffe▪a▪muro▪FPH▪e▪SPH▪utilizzando▪i▪
Rivetti▪4,8 x 10 A2.
▪▪ Posizionare▪l’eventuale▪pannello▪isolante▪
dietro▪il▪Profilo▪verticale▪VP.
DATI TECNICI
h
z- z
50
2
y- y
Profilo▪verticale▪VP AL
Peso
Lunghezza
profilo
Altezza
profilo
Sezione
trasversale
Momento
di inerzia
asse y
Momento
di inerzia
asse z
Modulo di
resistenza
asse y
Modulo di
resistenza
asse z
Confezione Codice EAN
g
l h
S Iy Iz
Wy Wz
Art. n° [kg/m]
[mm] [mm
2
]
[mm
2
] [cm
4
] [cm
4
]
[cm
3
] [cm
3
] [pz]
Prodotto
VP 30/2 AL
77545 0,821
6000 30
304 4,51 10,16
3,01 4,06 1 4006209775455
VP 40/2 AL
77546
0,929
6000
40
344
8,78
12,46
4,39
4,99
1
4006209775462
VP 50/2 AL
48895 1,037
6000 50
384 14,77 14,77
5,91 5,91 1 4006209488959
VP 80/2 AL
48896
1,361
6000
80
504
45,08
21,68
11,26
8,67
1
4006209488966
VP 100/2 AL
48897
1,577
6000
100
584
77,52
26,29
15,50
10,52
1
4006209488973
10
