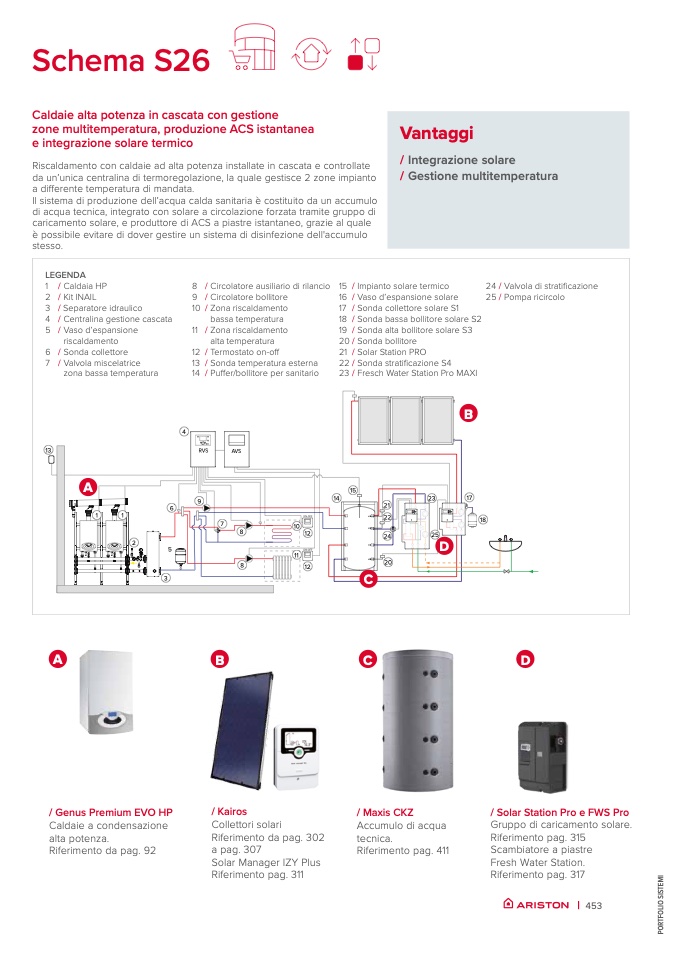

Schema S26
Caldaie alta potenza in cascata con gestione
zone multitemperatura, produzione ACS istantanea
e integrazione solare termico
Vantaggi
/ Integrazione solare
/ Gestione multitemperatura
Riscaldamento con caldaie ad alta potenza installate in cascata e controllate
da un’unica centralina di termoregolazione, la quale gestisce 2 zone impianto
a differente temperatura di mandata.
Il sistema di produzione dell’acqua calda sanitaria è costituito da un accumulo
di acqua tecnica, integrato con solare a circolazione forzata tramite gruppo di
caricamento solare, e produttore di ACS a piastre istantaneo, grazie al quale
è possibile evitare di dover gestire un sistema di disinfezione dell'accumulo
stesso.
LEGENDA
1 / Caldaia HP
8 /
9 /
10 /
11 /
12 /
13 /
14 /
RVS
9
6
5
3
Circolatore ausiliario di rilancio
Circolatore bollitore
Zona riscaldamento
bassa temperatura
Zona riscaldamento
alta temperatura
Termostato on-off
Sonda temperatura esterna
Puffer/bollitore per sanitario
15 / Impianto solare termico
16 / Vaso d’espansione solare
17 / Sonda collettore solare S1
18 / Sonda bassa bollitore solare S2
19 / Sonda alta bollitore solare S3
20 / Sonda bollitore
21 / Solar Station PRO
22 / Sonda stratificazione S4
23 / Fresch Water Station Pro MAXI
24 / Valvola di strati
ficazione
25 / Pompa ricircolo
2 /
3 /
4 /
5 /
6 /
7 /
13
Kit INAIL
Separatore idraulico
Centralina gestione cascata
Vaso d’espansione
riscaldamento
Sonda collettore
Valvola miscelatrice
zona bassa temperatura
A
1
1
2
7
8
8
ON-OFF
12
ON-OFF
12
22
24
25
D
20
C
18
4
B
15
14
21
23
17
AVS
A
B
C
D
/ Genus Premium EVO HP
Caldaie a condensazione
alta potenza.
Riferimento da pag. 92
/ Kairos
Collettori solari
Riferimento da pag. 302
a pag. 307
Solar Manager IZY Plus
Riferimento pag. 311
/ Maxis CKZ
Accumulo di acqua
tecnica.
Riferimento pag. 411
/ Solar Station Pro e FWS Pro
Gruppo di caricamento solare.
Riferimento pag. 315
Scambiatore a piastre
Fresh Water Station.
Riferimento pag. 317
