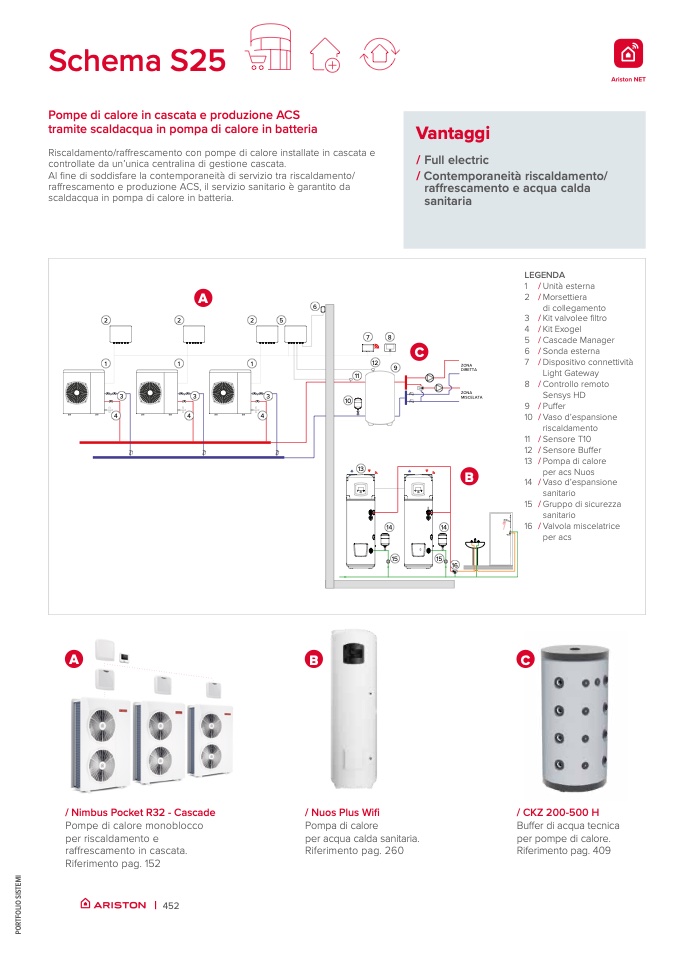

Schema S25

Pompe di calore in cascata e produzione ACS

tramite scaldacqua in pompa di calore in batteria

Riscaldamento/raffrescamento con pompe di calore installate in cascata e

controllate da un’unica centralina di gestione cascata.

Al fine di soddisfare la contemporaneità di servizio tra riscaldamento/

raffrescamento e produzione ACS, il servizio sanitario

è garantito da

scaldacqua in pompa di calore in batteria.

A

2

2

2

5

1

1

1

3

3

3

4

4

4

LEGENDA

1 / Unità esterna

A

B

C

/ Nimbus Pocket R32 - Cascade

Pompe di calore monoblocco

per riscaldamento e

raffrescamento in cascata.

Riferimento pag. 152

/ Nuos Plus Wi

fi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 260

/ CKZ 200-500 H

Buffer di acqua tecnica

per pompe di calore.

Riferimento pag. 409

| 452

6

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

Morsettiera

di collegamento

Kit valvolee

filtro

Kit Exogel

Cascade Manager

Sonda esterna

Dispositivo connettività

Light Gateway

Controllo remoto

Sensys HD

Puffer

Vaso d’espansione

riscaldamento

Sensore T10

Sensore Bu

ffer

Pompa di calore

per acs Nuos

Vaso d’espansione

sanitario

Gruppo di sicurezza

sanitario

Valvola miscelatrice

per acs

10

11

13

9

DIRETTA

ZONA

MISCELATA

B

7

8

C

12

ZONA

14

14

s

15

15

s

16

Vantaggi

/ Full electric

/ Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria
