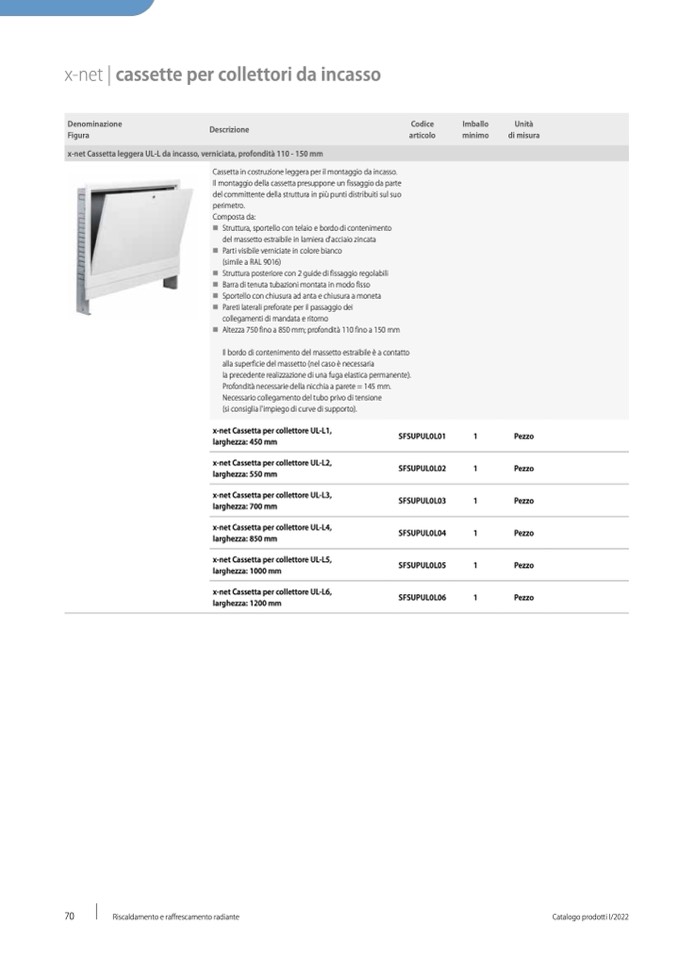

x-net | cassette per collettori da incasso

Denominazione

Figura

x-net Cassetta leggera UL-L da incasso, verniciata, profondità 110 - 150 mm

Descrizione

Codice

articolo

Imballo

minimo

Unità

di misura

Prezzo / unità di misura

EUR IVA escl.

Cassetta in costruzione leggera per il montaggio da incasso.

Il montaggio della cassetta presuppone un fissaggio da parte

del committente della struttura in più punti distribuiti sul suo

perimetro.

Composta da:

W

Struttura, sportello con telaio e bordo di contenimento

del massetto estraibile in lamiera d'acciaio zincata

W

Parti visibile verniciate in colore bianco

(simile a RAL 9016)

W

Struttura posteriore con 2 guide di fissaggio regolabili

W

Barra di tenuta tubazioni montata in modo fisso

W

Sportello con chiusura ad anta e chiusura a moneta

W

Pareti laterali preforate per il passaggio dei

collegamenti di mandata e ritorno

W

Altezza 750 fino a 850 mm; profondità 110 fino a 150 mm

Il bordo di contenimento del massetto estraibile è a contatto

alla superficie del massetto (nel caso è necessaria

la precedente realizzazione di una fuga elastica permanente).

Profondità necessarie della nicchia a parete = 145 mm.

Necessario collegamento del tubo privo di tensione

(si consiglia l'impiego di curve di supporto).

SFSUPUL0L01

1

Pezzo

x-net Cassetta per collettore UL-L1,

larghezza: 450 mm

x-net Cassetta per collettore UL-L2,

larghezza: 550 mm

x-net Cassetta per collettore UL-L3,

larghezza: 700 mm

x-net Cassetta per collettore UL-L4,

larghezza: 850 mm

x-net Cassetta per collettore UL-L5,

larghezza: 1000 mm

x-net Cassetta per collettore UL-L6,

larghezza: 1200 mm

SFSUPUL0L02

1

SFSUPUL0L03

1

SFSUPUL0L04

1

SFSUPUL0L05

1

SFSUPUL0L06

1

Pezzo

Pezzo

Pezzo

Pezzo

Pezzo

70

Riscaldamento e raffrescamento radiante

Catalogo prodotti I/2022
