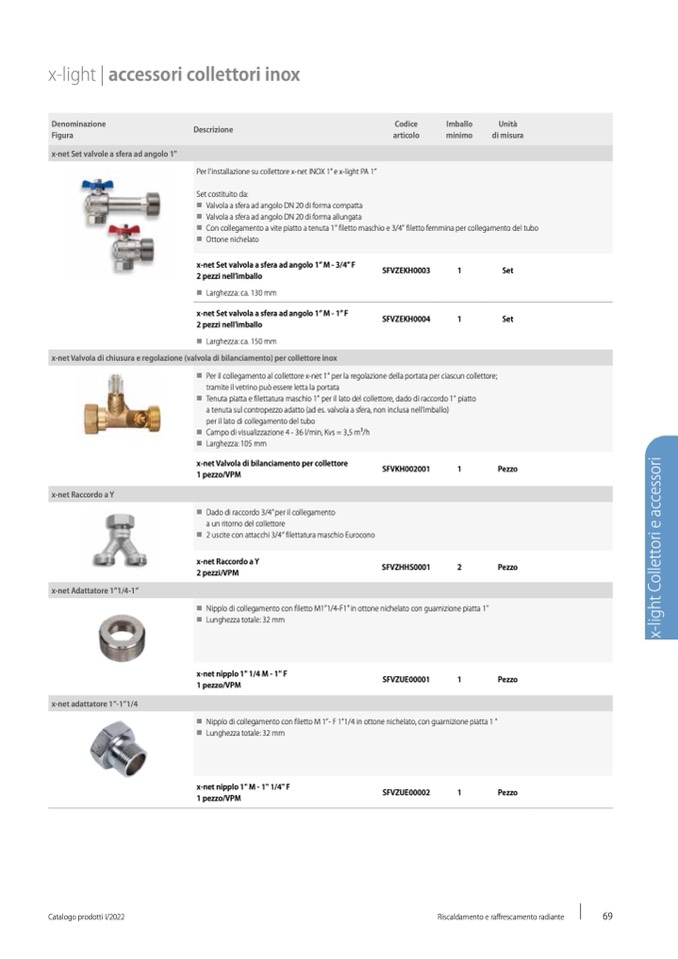

x-light | accessori collettori inox

Denominazione

Figura

x-net Set valvole a sfera ad angolo 1"

Descrizione

Codice

articolo

Imballo

minimo

Unità

di misura

Prezzo / unità di misura

EUR IVA escl.

Per l'installazione su collettore x-net INOX 1” e x-light PA 1”

Set costituito da:

W

Valvola a sfera ad angolo DN 20 di forma compatta

W

Valvola a sfera ad angolo DN 20 di forma allungata

W

Con collegamento a vite piatto a tenuta 1" filetto maschio e 3/4" filetto femmina per collegamento del tubo

W

Ottone nichelato

x-net Set valvola a sfera ad angolo 1” M - 3/4” F

2 pezzi nell’imballo

W

Larghezza: ca. 130 mm

x-net Set valvola a sfera ad angolo 1” M - 1” F

2 pezzi nell’imballo

W

Larghezza: ca. 150 mm

x-net Valvola di bilanciamento per collettore

1 pezzo/VPM

x-net Raccordo a Y

2 pezzi/VPM

x-net nipplo 1" 1/4 M - 1" F

1 pezzo/VPM

x-net nipplo 1" M - 1" 1/4" F

1 pezzo/VPM

SFVZEKH0003

SFVZEKH0004

SFVKH002001

SFVZHHS0001

SFVZUE00001

SFVZUE00002

1

Set

1

Set

1

Pezzo

2

Pezzo

1

Pezzo

1

Pezzo

x-net Valvola di chiusura e regolazione (valvola di bilanciamento) per collettore inox

W

Per il collegamento al collettore x-net 1" per la regolazione della portata per ciascun collettore;

tramite il vetrino può essere letta la portata

W

Tenuta piatta e filettatura maschio 1" per il lato del collettore, dado di raccordo 1" piatto

a tenuta sul contropezzo adatto (ad es. valvola a sfera, non inclusa nell'imballo)

per il lato di collegamento del tubo

W

Campo di visualizzazione 4 - 36 l/min, Kvs = 3,5 m3/h

W

Larghezza: 105 mm

x-net Raccordo a Y

W

Dado di raccordo 3/4” per il collegamento

a un ritorno del collettore

W

2 uscite con attacchi 3/4“ filettatura maschio Eurocono

x-net Adattatore 1”1/4-1”

W

Nipplo di collegamento con filetto M1”1/4-F1” in ottone nichelato con guarnizione piatta 1"

W

Lunghezza totale: 32 mm

x-net adattatore 1”-1”1/4

W

Nipplo di collegamento con filetto M 1”- F 1”1/4 in ottone nichelato, con guarnizione piatta 1 "

W

Lunghezza totale: 32 mm

Catalogo prodotti I/2022

Riscaldamento e raffrescamento radiante

69
