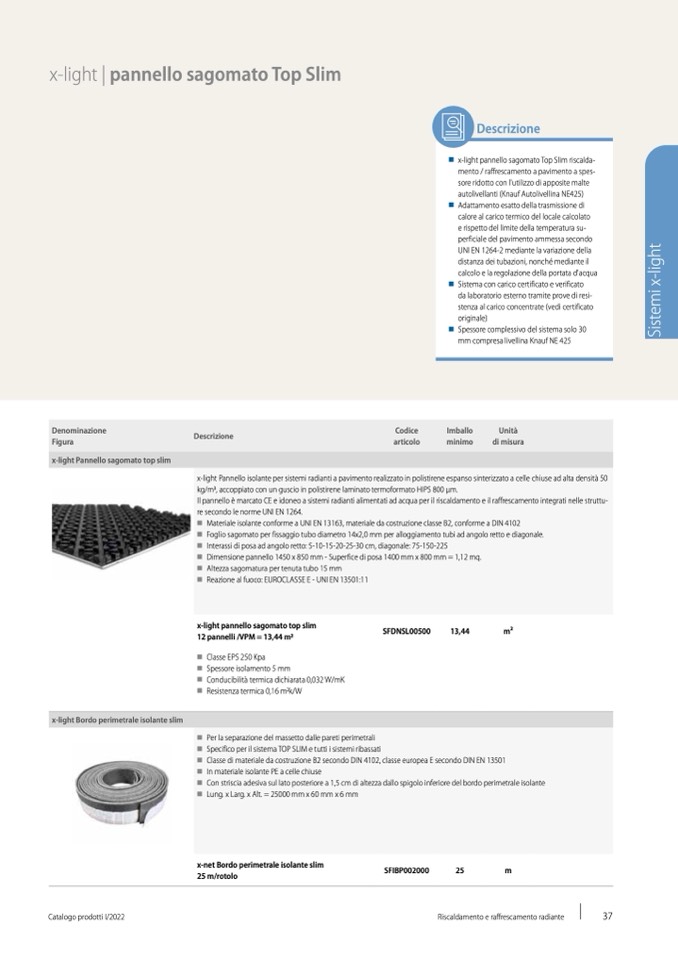

x-light | pannello sagomato Top Slim

Descrizione

W

x-light pannello sagomato Top Slim riscalda-

mento / raffrescamento a pavimento a spes-

sore ridotto con l'utilizzo di apposite malte

autolivellanti (Knauf Autolivellina NE425)

W

Adattamento esatto della trasmissione di

calore al carico termico del locale calcolato

e rispetto del limite della temperatura su-

perficiale del pavimento ammessa secondo

UNI EN 1264-2 mediante la variazione della

distanza dei tubazioni, nonché mediante il

calcolo e la regolazione della portata d'acqua

W

Sistema con carico certificato e verificato

da laboratorio esterno tramite prove di resi-

stenza al carico concentrate (vedi certificato

originale)

W

Spessore complessivo del sistema solo 30

mm compresa livellina Knauf NE 425

Denominazione

Figura

x-light Pannello sagomato top slim

Descrizione

Codice

articolo

SFDNSL00500

Imballo

minimo

13,44

Unità

di misura

x-light pannello sagomato top slim

12 pannelli /VPM = 13,44 m2

W

Classe EPS 250 Kpa

W

Spessore isolamento 5 mm

W

Conducibilità termica dichiarata 0,032 W/mK

W

Resistenza termica 0,16 m2k/W

m2

Prezzo / unità di misura

EUR IVA escl.

x-light Pannello isolante per sistemi radianti a pavimento realizzato in polistirene espanso sinterizzato a celle chiuse ad alta densità 50

kg/m3, accoppiato con un guscio in polistirene laminato termoformato HIPS 800 μm.

Il pannello è marcato CE e idoneo a sistemi radianti alimentati ad acqua per il riscaldamento e il raffrescamento integrati nelle struttu-

re secondo le norme UNI EN 1264.

W

Materiale isolante conforme a UNI EN 13163, materiale da costruzione classe B2, conforme a DIN 4102

W

Foglio sagomato per fissaggio tubo diametro 14x2,0 mm per alloggiamento tubi ad angolo retto e diagonale.

W

Interassi di posa ad angolo retto: 5-10-15-20-25-30 cm, diagonale: 75-150-225

W

Dimensione pannello 1450 x 850 mm - Superfice di posa 1400 mm x 800 mm = 1,12 mq.

W

Altezza sagomatura per tenuta tubo 15 mm

W

Reazione al fuoco: EUROCLASSE E - UNI EN 13501:11

x-light Bordo perimetrale isolante slim

W

Per la separazione del massetto dalle pareti perimetrali

W

Specifico per il sistema TOP SLIM e tutti i sistemi ribassati

W

Classe di materiale da costruzione B2 secondo DIN 4102, classe europea E secondo DIN EN 13501

W

In materiale isolante PE a celle chiuse

W

Con striscia adesiva sul lato posteriore a 1,5 cm di altezza dallo spigolo inferiore del bordo perimetrale isolante

W

Lung. x Larg. x Alt. = 25000 mm x 60 mm x 6 mm

x-net Bordo perimetrale isolante slim

25 m/rotolo

SFIBP002000

25

m

Catalogo prodotti I/2022

Riscaldamento e raffrescamento radiante

37
