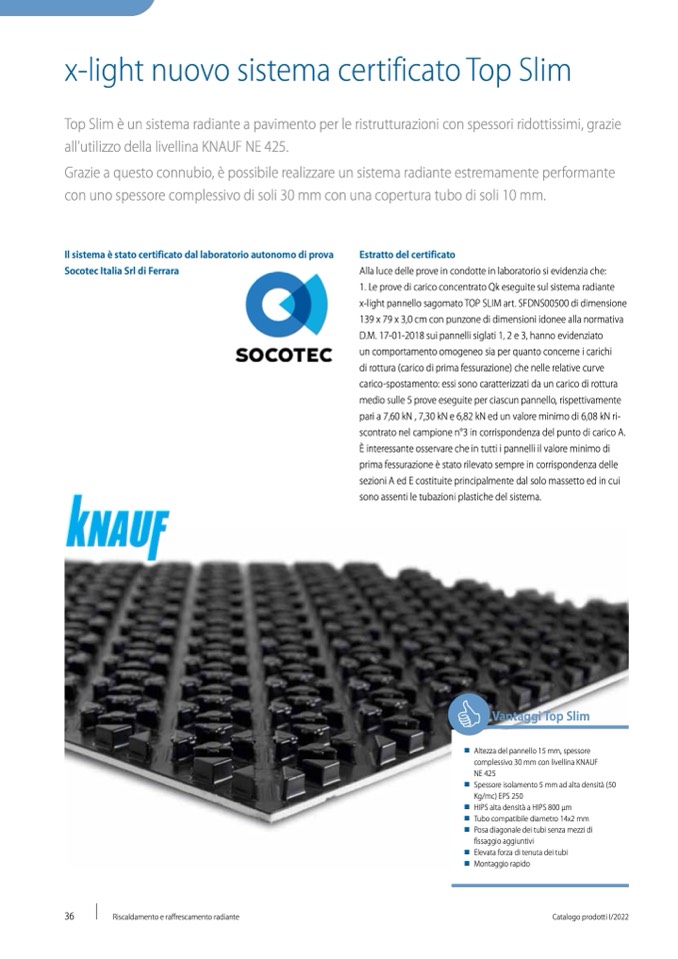

x-light nuovo sistema certificato Top Slim
Top Slim è un sistema radiante a pavimento per le ristrutturazioni con spessori ridottissimi, grazie
all'utilizzo della livellina KNAUF NE 425.
Grazie a questo connubio, è possibile realizzare un sistema radiante estremamente performante
con uno spessore complessivo di soli 30 mm con una copertura tubo di soli 10 mm.
Il sistema è stato certificato dal laboratorio autonomo di prova
Socotec Italia Srl di Ferrara
Estratto del certificato
Alla luce delle prove in condotte in laboratorio si evidenzia che:
1. Le prove di carico concentrato Qk eseguite sul sistema radiante
x-light pannello sagomato TOP SLIM art. SFDNS00500 di dimensione
139 x 79 x 3,0 cm con punzone di dimensioni idonee alla normativa
D.M. 17-01-2018 sui pannelli siglati 1, 2 e 3, hanno evidenziato
un comportamento omogeneo sia per quanto concerne i carichi
di rottura (carico di prima fessurazione) che nelle relative curve
carico-spostamento: essi sono caratterizzati da un carico di rottura
medio sulle 5 prove eseguite per ciascun pannello, rispettivamente
pari a 7,60 kN , 7,30 kN e 6,82 kN ed un valore minimo di 6,08 kN ri-
scontrato nel campione n°3 in corrispondenza del punto di carico A.
È interessante osservare che in tutti i pannelli il valore minimo di
prima fessurazione è stato rilevato sempre in corrispondenza delle
sezioni A ed E costituite principalmente dal solo massetto ed in cui
sono assenti le tubazioni plastiche del sistema.
Vantaggi Top Slim
W
Altezza del pannello 15 mm, spessore
complessivo 30 mm con livellina KNAUF
NE 425
W
Spessore isolamento 5 mm ad alta densità (50
Kg/mc) EPS 250
W
HIPS alta densità a HIPS 800 μm
W
Tubo compatibile diametro 14x2 mm
W
Posa diagonale dei tubi senza mezzi di
fissaggio aggiuntivi
W
Elevata forza di tenuta dei tubi
W
Montaggio rapido
36
Riscaldamento e raffrescamento radiante
Catalogo prodotti I/2022
