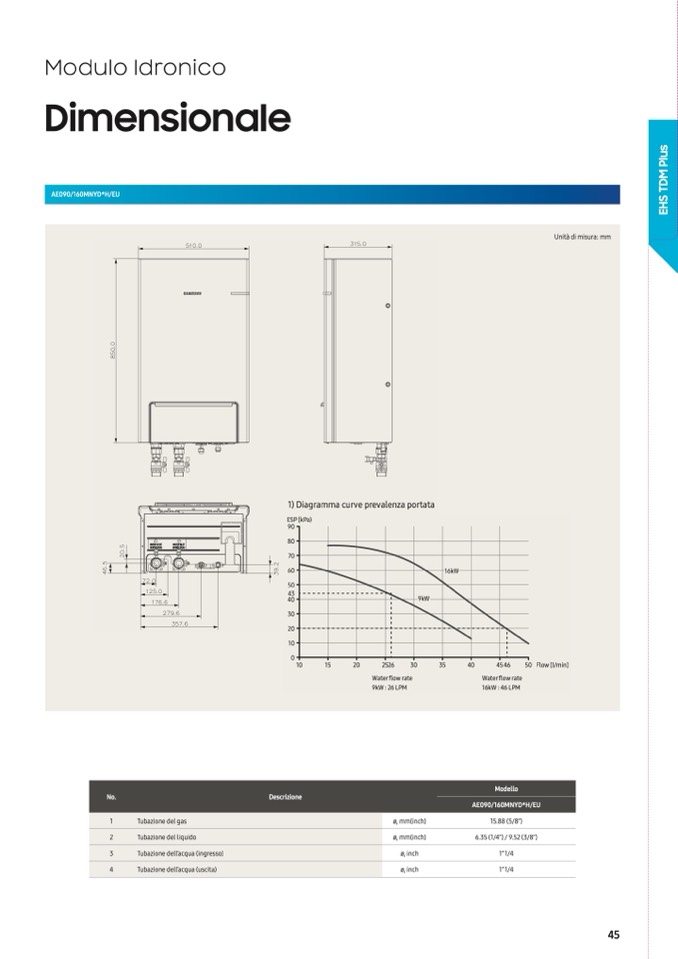

Modulo Idronico

Dimensionale

E

H

S

T

D

M

P

l

u

s

AE090/160MNYD*H/EU

No.

1

Tubazione del gas

2

Tubazione del liquido

3

Tubazione dell’acqua (ingresso)

4

Tubazione dell’acqua (uscita)

Descrizione

Water flow rate

9kW : 26 LPM

ø, mm(inch)

ø, mm(inch)

ø, inch

ø, inch

Modello

AE090/160MNYD*H/EU

15.88 (5/8”)

6.35 (1/4”) / 9.52 (3/8”)

1” 1/4

1” 1/4

1) Diagramma curve prevalenza portata

ESP [kPa)

90

80

70

60

50

43

40

30

20

10

0

16kW

9kW

30

35

50 Flow [l/min]

10

15

20

2526

40

45 46

Water flow rate

16kW : 46 LPM

Unità di misura: mm

45
