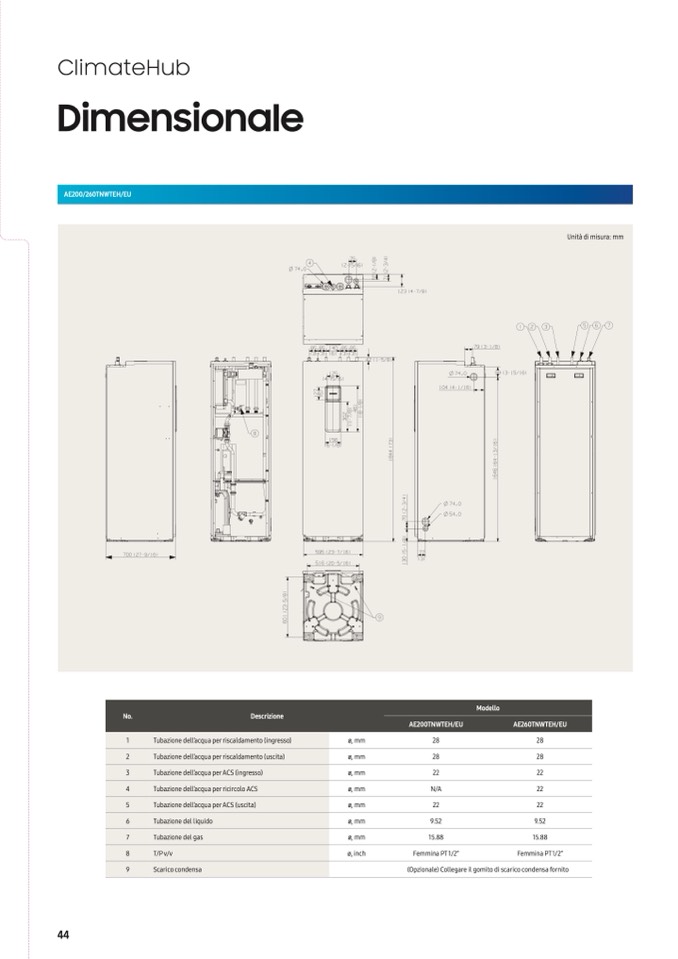

ClimateHub

Dimensionale

AE200/260TNWTEH/EU

44

No.

Descrizione

1

Tubazione dell’acqua per riscaldamento (ingresso)

2

Tubazione dell’acqua per riscaldamento (uscita)

3

Tubazione dell’acqua per ACS (ingresso)

4

Tubazione dell’acqua per ricircolo ACS

5

Tubazione dell’acqua per ACS (uscita)

6

Tubazione del liquido

7

Tubazione del gas

8

T/P v/v

9

Scarico condensa

Modello

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, inch

AE200TNWTEH/EU

28

28

22

N/A

22

9.52

15.88

Femmina PT1/2”

AE260TNWTEH/EU

28

28

22

22

22

9.52

15.88

Femmina PT1/2”

(Opzionale) Collegare il gomito di scarico condensa fornito

Unità di misura: mm
