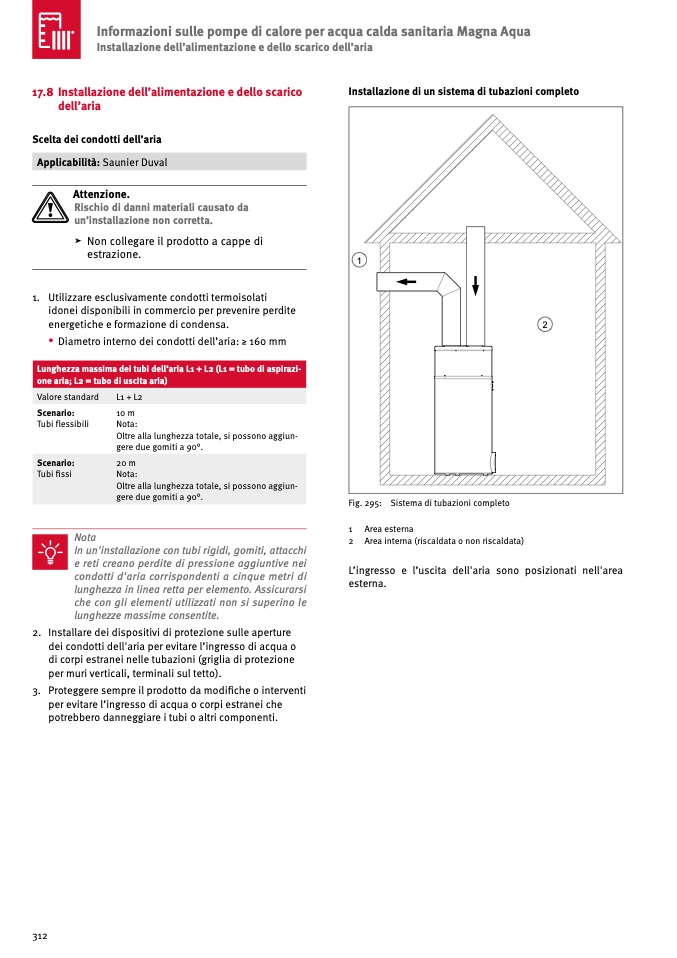

Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua
Installazione dell’alimentazione e dello scarico dell’aria
17.8 Installazione dell’alimentazione e dello scarico
dell’aria
Scelta dei condotti dell’aria
Applicabilità: Saunier Duval
b
Attenzione.
Rischio di danni materiali causato da
un’installazione non corretta.
>
Non collegare il prodotto a cappe di
estrazione.
1. Utilizzare esclusivamente condotti termoisolati
idonei disponibili in commercio per prevenire perdite
energetiche e formazione di condensa.
• Diametro interno dei condotti dell’aria: ≥ 160 mm
Installazione di un sistema di tubazioni completo
1
2
Lunghezza massima dei tubi dell’aria L1 + L2 (L1 = tubo di aspirazi-
one aria; L2 = tubo di uscita aria)
Valore standard
L1 + L2
Scenario:
Tubi flessibili
10 m
Nota:
Oltre alla lunghezza totale, si possono aggiun-
gere due gomiti a 90°.
Scenario:
Tubi fissi
20 m
Nota:
Oltre alla lunghezza totale, si possono aggiun-
gere due gomiti a 90°.
Fig. 295:
Sistema di tubazioni completo
Nota
In un'installazione con tubi rigidi, gomiti, attacchi
e reti creano perdite di pressione aggiuntive nei
condotti d'aria corrispondenti a cinque metri di
lunghezza in linea retta per elemento. Assicurarsi
che con gli elementi utilizzati non si superino le
lunghezze massime consentite.
2. Installare dei dispositivi di protezione sulle aperture
dei condotti dell'aria per evitare l’ingresso di acqua o
di corpi estranei nelle tubazioni (griglia di protezione
per muri verticali, terminali sul tetto).
3. Proteggere sempre il prodotto da modifiche o interventi
per evitare l’ingresso di acqua o corpi estranei che
potrebbero danneggiare i tubi o altri componenti.
1 Area esterna
2 Area interna (riscaldata o non riscaldata)
L’ingresso e l’uscita dell'aria sono posizionati nell'area
esterna.
312
