Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua
Dimensioni del prodotto e collegamenti
17.5 Dimensioni del prodotto e collegamenti
Applicabilità: MagnaAqua 200/3 C, MagnaAqua 270/3 C
17.6 Distanze minime
≥
3
0
0
≥ 300
≥ 300
≥
ØB
ØB
ØA
F
D
H
I
C
E
G

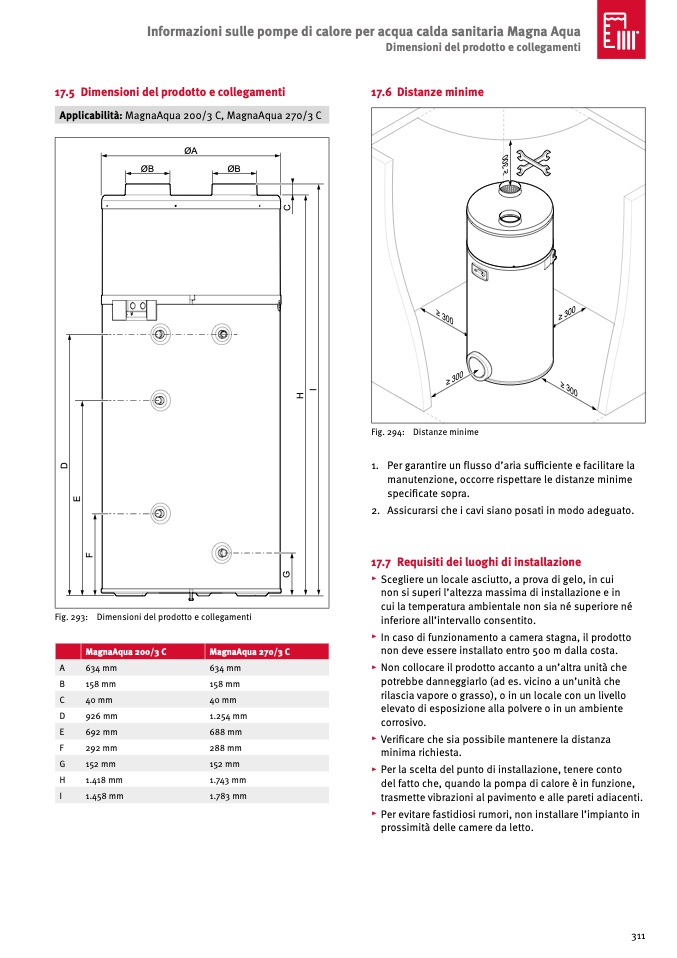

Fig. 293:
Dimensioni del prodotto e collegamenti
Fig. 294: Distanze minime
1. Per garantire un flusso d’aria sufficiente e facilitare la
manutenzione, occorre rispettare le distanze minime
specificate sopra.
2. Assicurarsi che i cavi siano posati in modo adeguato.
17.7 Requisiti dei luoghi di installazione
▸ Scegliere un locale asciutto, a prova di gelo, in cui
non si superi l’altezza massima di installazione e in
cui la temperatura ambientale non sia né superiore né
inferiore all’intervallo consentito.
▸ In caso di funzionamento a camera stagna, il prodotto
non deve essere installato entro 500 m dalla costa.
▸ Non collocare il prodotto accanto a un’altra unità che
potrebbe danneggiarlo (ad es. vicino a un’unità che
rilascia vapore o grasso), o in un locale con un livello
elevato di esposizione alla polvere o in un ambiente
corrosivo.
▸ Verificare che sia possibile mantenere la distanza
minima richiesta.
▸ Per la scelta del punto di installazione, tenere conto
del fatto che, quando la pompa di calore è in funzione,
trasmette vibrazioni al pavimento e alle pareti adiacenti.
▸ Per evitare fastidiosi rumori, non installare l’impianto in
prossimità delle camere da letto.
MagnaAqua 200/3 C
MagnaAqua 270/3 C
A
634 mm
634 mm
B
158 mm
D
926 mm
F
292 mm
H
1.418 mm
158 mm
1.254 mm
288 mm
1.743 mm
C
40 mm
40 mm
E
692 mm
688 mm
G
152 mm
152 mm
I
1.458 mm
1.783 mm
311
