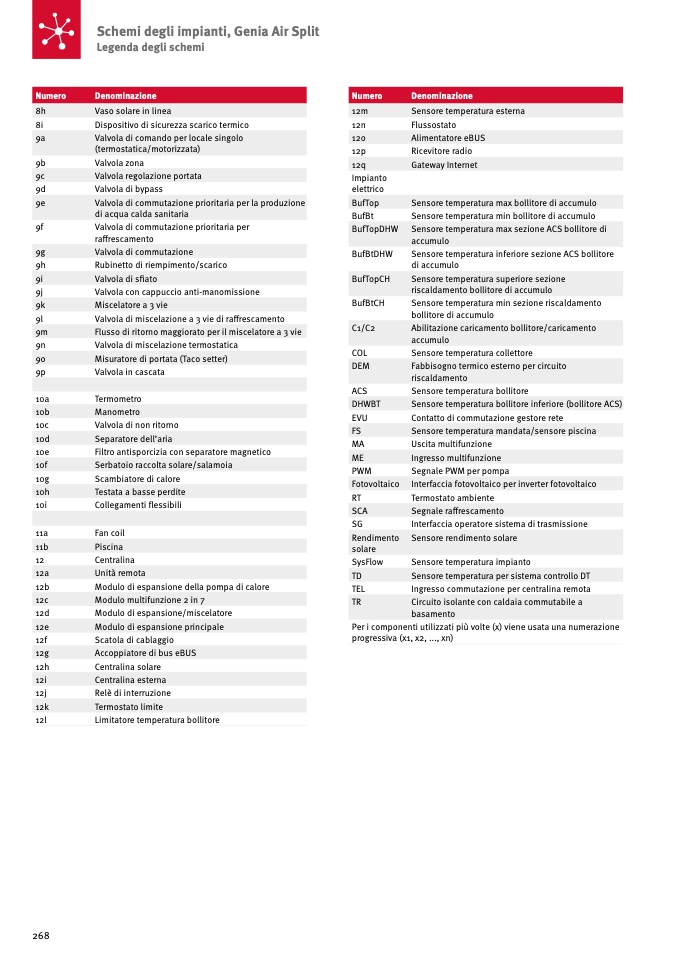

Schemi degli impianti, Genia Air Split
Legenda degli schemi
8i
Dispositivo di sicurezza scarico termico
12n
Flussostato
12p
Ricevitore radio
Impianto
Numero
Denominazione
8h
Vaso solare in linea
Numero
Denominazione
12m
Sensore temperatura esterna
9a
Valvola di comando per locale singolo
(termostatica/motorizzata)
12o
Alimentatore eBUS
9b
Valvola zona
9d
Valvola di bypass
elettrico
12q
Gateway Internet
9c
Valvola regolazione portata
9e
Valvola di commutazione prioritaria per la produzione
di acqua calda sanitaria
BufTop
Sensore temperatura max bollitore di accumulo
9f
Valvola di commutazione prioritaria per
raffrescamento
9h
Rubinetto di riempimento/scarico
9j
Valvola con cappuccio anti-manomissione
9l
Valvola di miscelazione a 3 vie di raffrescamento
9n
Valvola di miscelazione termostatica
9p
Valvola in cascata
10a
Termometro
10c
Valvola di non ritorno
10e
Filtro antisporcizia con separatore magnetico
10g
Scambiatore di calore
10i
Collegamenti flessibili
11a
Fan coil
12
Centralina
12b
Modulo di espansione della pompa di calore
12d
Modulo di espansione/miscelatore
12f
Scatola di cablaggio
12h
Centralina solare
12j
Relè di interruzione
12l
Limitatore temperatura bollitore
BufBt
Sensore temperatura min bollitore di accumulo
BufBtDHW
Sensore temperatura inferiore sezione ACS bollitore
di accumulo
BufBtCH
Sensore temperatura min sezione riscaldamento
bollitore di accumulo
COL
Sensore temperatura collettore
ACS
Sensore temperatura bollitore
EVU
Contatto di commutazione gestore rete
MA
Uscita multifunzione
PWM
Segnale PWM per pompa
RT
Termostato ambiente
SG
Interfaccia operatore sistema di trasmissione
SysFlow
Sensore temperatura impianto
TEL
Ingresso commutazione per centralina remota
Per i componenti utilizzati più volte (x) viene usata una numerazione
progressiva (x1, x2, ..., xn)
BufTopDHW
Sensore temperatura max sezione ACS bollitore di
accumulo
9g
Valvola di commutazione
9i
Valvola di sfiato
BufTopCH
Sensore temperatura superiore sezione
riscaldamento bollitore di accumulo
9k
Miscelatore a 3 vie
C1/C2
Abilitazione caricamento bollitore/caricamento
accumulo
9m
Flusso di ritorno maggiorato per il miscelatore a 3 vie
9o
Misuratore di portata (Taco setter)
DEM
Fabbisogno termico esterno per circuito
riscaldamento
DHWBT
Sensore temperatura bollitore inferiore (bollitore ACS)
10b
Manometro
FS
Sensore temperatura mandata/sensore piscina
10d
Separatore dell’aria
ME
Ingresso multifunzione
10f
Serbatoio raccolta solare/salamoia
Fotovoltaico
Interfaccia fotovoltaico per inverter fotovoltaico
10h
Testata a basse perdite
SCA
Segnale raffrescamento
Rendimento
solare
Sensore rendimento solare
11b
Piscina
12a
Unità remota
TD
Sensore temperatura per sistema controllo DT
12c
Modulo multifunzione 2 in 7
TR
Circuito isolante con caldaia commutabile a
basamento
12e
Modulo di espansione principale
12g
Accoppiatore di bus eBUS
12i
Centralina esterna
12k
Termostato limite
