Schemi degli impianti, Genia Air Split
Legenda degli schemi

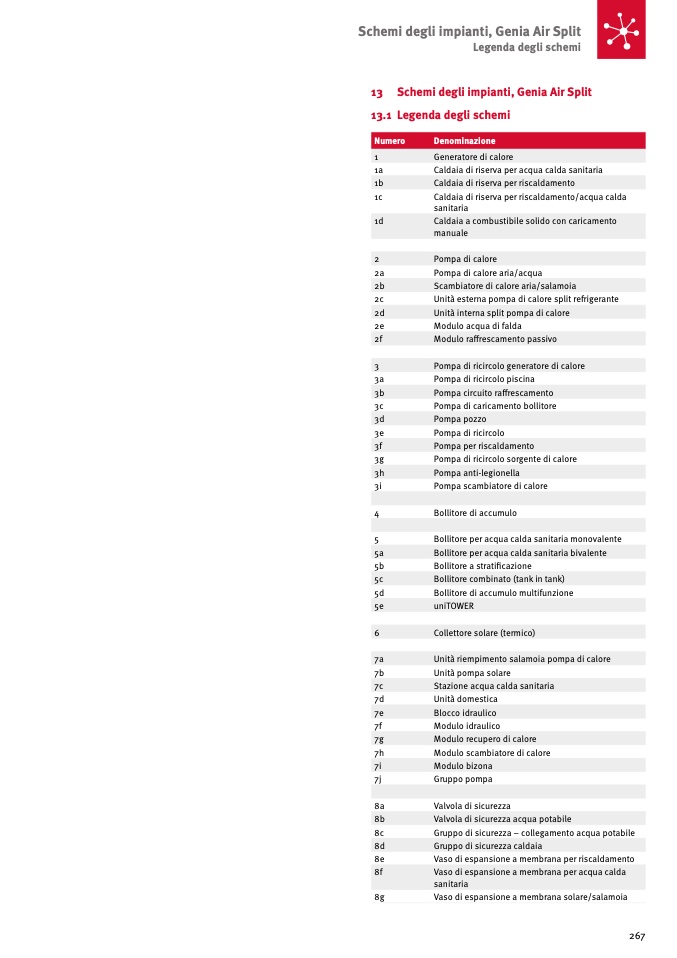

13 Schemi degli impianti, Genia Air Split
13.1 Legenda degli schemi
1a
Caldaia di riserva per acqua calda sanitaria
1c
Caldaia di riserva per riscaldamento/acqua calda
sanitaria
2a
Pompa di calore aria/acqua
2c
Unità esterna pompa di calore split refrigerante
2e
Modulo acqua di falda
3a
Pompa di ricircolo piscina
3c
Pompa di caricamento bollitore
3e
Pompa di ricircolo
3g
Pompa di ricircolo sorgente di calore
3i
Pompa scambiatore di calore
4
Bollitore di accumulo
5
Bollitore per acqua calda sanitaria monovalente
5b
Bollitore a stratificazione
5d
Bollitore di accumulo multifunzione
7b
Unità pompa solare
7d
Unità domestica
7f
Modulo idraulico
7h
Modulo scambiatore di calore
7j
Gruppo pompa
8a
Valvola di sicurezza
8c
Gruppo di sicurezza – collegamento acqua potabile
8e
Vaso di espansione a membrana per riscaldamento
8g
Vaso di espansione a membrana solare/salamoia
Numero
Denominazione
1
Generatore di calore
1b
Caldaia di riserva per riscaldamento
1d
Caldaia a combustibile solido con caricamento
manuale
2
Pompa di calore
2b
Scambiatore di calore aria/salamoia
2d
Unità interna split pompa di calore
2f
Modulo raffrescamento passivo
3
Pompa di ricircolo generatore di calore
3b
Pompa circuito raffrescamento
3d
Pompa pozzo
3f
Pompa per riscaldamento
3h
Pompa anti-legionella
5a
Bollitore per acqua calda sanitaria bivalente
5c
Bollitore combinato (tank in tank)
5e
uniTOWER
6
Collettore solare (termico)
7a
Unità riempimento salamoia pompa di calore
7c
Stazione acqua calda sanitaria
7e
Blocco idraulico
7g
Modulo recupero di calore
7i
Modulo bizona
8b
Valvola di sicurezza acqua potabile
8d
Gruppo di sicurezza caldaia
8f
Vaso di espansione a membrana per acqua calda
sanitaria
267
