SISTEMI DI VENTILAZIONE
E TRATTAMENTO DELL’ARIA
VENTILATION AND AIR TREATMENT SYSTEMS
SYSTEMS DE VENTILATION ET TRAITEMENT DE L’AIR
SISTÈMAS DE VENTILACIÓN Y TRATAMIENTO DEL AIRE

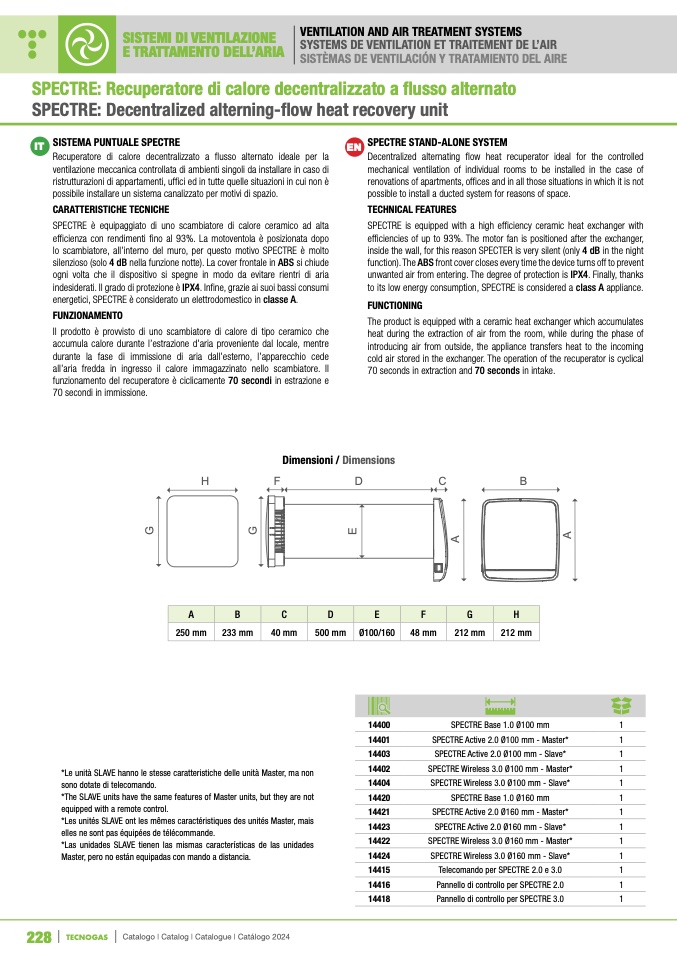

SPECTRE: Recuperatore di calore decentralizzato a
flusso alternato
SPECTRE: Decentralized alterning-flow heat recovery unit
IT
SISTEMA PUNTUALE SPECTRE
Recuperatore di calore decentralizzato a
flusso alternato ideale per la
ventilazione meccanica controllata di ambienti singoli da installare in caso di
ristrutturazioni di appartamenti, uffici ed in tutte quelle situazioni in cui non è
possibile installare un sistema canalizzato per motivi di spazio.
CARATTERISTICHE TECNICHE
SPECTRE è equipaggiato di uno scambiatore di calore ceramico ad alta
efficienza con rendimenti fino al 93%. La motoventola è posizionata dopo
lo scambiatore, all’interno del muro, per questo motivo SPECTRE è molto
silenzioso (solo 4 dB nella funzione notte). La cover frontale in ABS si chiude
ogni volta che il dispositivo si spegne in modo da evitare rientri di aria
indesiderati. Il grado di protezione è IPX4. Infine, grazie ai suoi bassi consumi
energetici, SPECTRE è considerato un elettrodomestico in classe A.
FUNZIONAMENTO
Il prodotto è provvisto di uno scambiatore di calore di tipo ceramico che
accumula calore durante l’estrazione d’aria proveniente dal locale, mentre
durante la fase di immissione di aria dall’esterno, l’apparecchio cede
all’aria fredda in ingresso il calore immagazzinato nello scambiatore. Il
funzionamento del recuperatore è ciclicamente 70 secondi in estrazione e
70 secondi in immissione.
EN
SPECTRE STAND-ALONE SYSTEM
Decentralized alternating flow heat recuperator ideal for the controlled
mechanical ventilation of individual rooms to be installed in the case of
renovations of apartments, offices and in all those situations in which it is not
possible to install a ducted system for reasons of space.
TECHNICAL FEATURES
SPECTRE is equipped with a high efficiency ceramic heat exchanger with
efficiencies of up to 93%. The motor fan is positioned after the exchanger,
inside the wall, for this reason SPECTER is very silent (only 4 dB in the night
function). The ABS front cover closes every time the device turns off to prevent
unwanted air from entering. The degree of protection is IPX4. Finally, thanks
to its low energy consumption, SPECTRE is considered a class A appliance.
FUNCTIONING
The product is equipped with a ceramic heat exchanger which accumulates
heat during the extraction of air from the room, while during the phase of
introducing air from outside, the appliance transfers heat to the incoming
cold air stored in the exchanger. The operation of the recuperator is cyclical
70 seconds in extraction and 70 seconds in intake.
228
TECNOGAS
Catalogo I Catalog I Catalogue I Catálogo 2024
Dimensioni / Dimensions
H
F
D
C
B
G
G
E
A
A
B
C
D
E
F
G
H
A
250 mm
233 mm
40 mm
*Le unità SLAVE hanno le stesse caratteristiche delle unità Master, ma non
sono dotate di telecomando.
*The SLAVE units have the same features of Master units, but they are not
equipped with a remote control.
*Les unités SLAVE ont les mêmes caractéristiques des unités Master, mais
elles ne sont pas équipées de télécommande.
*Las unidades SLAVE tienen las mismas características de las unidades
Master, pero no están equipadas con mando a distancia.
500 mm
Ø100/160
14400
14401
14403
14402
14404
14420
14421
14423
14422
14424
14415
14416
14418
48 mm
212 mm
212 mm
SPECTRE Base 1.0 Ø100 mm
1
SPECTRE Active 2.0 Ø100 mm - Master*
1
SPECTRE Active 2.0 Ø100 mm - Slave*
1
SPECTRE Wireless 3.0 Ø100 mm - Master*
1
SPECTRE Wireless 3.0 Ø100 mm - Slave*
1
SPECTRE Base 1.0 Ø160 mm
1
SPECTRE Active 2.0 Ø160 mm - Master*
1
SPECTRE Active 2.0 Ø160 mm - Slave*
1
SPECTRE Wireless 3.0 Ø160 mm - Master*
1
SPECTRE Wireless 3.0 Ø160 mm - Slave*
1
Telecomando per SPECTRE 2.0 e 3.0
1
Pannello di controllo per SPECTRE 2.0
1
Pannello di controllo per SPECTRE 3.0
1
