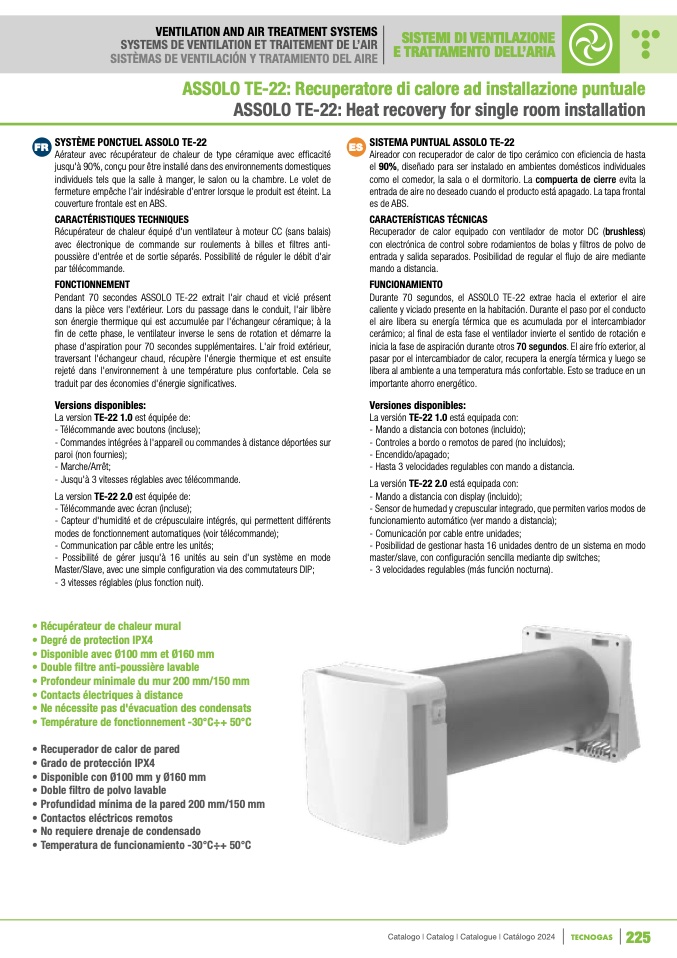

VENTILATION AND AIR TREATMENT SYSTEMS
SYSTEMS DE VENTILATION ET TRAITEMENT DE L’AIR
SISTÈMAS DE VENTILACIÓN Y TRATAMIENTO DEL AIRE
SISTEMI DI VENTILAZIONE
E TRATTAMENTO DELL’ARIA
225
ASSOLO TE-22: Recuperatore di calore ad installazione puntuale
ASSOLO TE-22: Heat recovery for single room installation
FR
SYSTÈME PONCTUEL ASSOLO TE-22
Aérateur avec récupérateur de chaleur de type céramique avec efficacité
jusqu'à 90%, conçu pour être installé dans des environnements domestiques
individuels tels que la salle à manger, le salon ou la chambre. Le volet de
fermeture empêche l’air indésirable d’entrer lorsque le produit est éteint. La
couverture frontale est en ABS.
CARACTÉRISTIQUES TECHNIQUES
Récupérateur de chaleur équipé d'un ventilateur à moteur CC (sans balais)
avec électronique de commande sur roulements à billes et filtres anti-
poussière d'entrée et de sortie séparés. Possibilité de réguler le débit d'air
par télécommande.
FONCTIONNEMENT
Pendant 70 secondes ASSOLO TE-22 extrait l'air chaud et vicié présent
dans la pièce vers l'extérieur. Lors du passage dans le conduit, l'air libère
son énergie thermique qui est accumulée par l'échangeur céramique; à la
fin de cette phase, le ventilateur inverse le sens de rotation et démarre la
phase d'aspiration pour 70 secondes supplémentaires. L'air froid extérieur,
traversant l'échangeur chaud, récupère l'énergie thermique et est ensuite
rejeté dans l'environnement à une température plus confortable. Cela se
traduit par des économies d'énergie significatives.
Versions disponibles:
La version TE-22 1.0 est équipée de:
- Télécommande avec boutons (incluse);
- Commandes intégrées à l'appareil ou commandes à distance déportées sur
paroi (non fournies);
- Marche/Arrêt;
- Jusqu'à 3 vitesses r
églables avec télécommande.
La version TE-22 2.0 est équipée de:
- Télécommande avec
écran (incluse);
- Capteur d'humidité et de crépusculaire intégrés, qui permettent différents
modes de fonctionnement automatiques (voir télécommande);
- Communication par câble entre les unités;
- Possibilité de gérer jusqu'à 16 unités au sein d'un système en mode
Master/Slave, avec une simple configuration via des commutateurs DIP;
- 3 vitesses réglables (plus fonction nuit).
• Récupérateur de chaleur mural
• Degré de protection IPX4
• Disponible avec Ø100 mm et Ø160 mm
• Double filtre anti-poussière lavable
• Profondeur minimale du mur 200 mm/150 mm
• Contacts électriques à distance
• Ne nécessite pas d'évacuation des condensats
• Température de fonctionnement -30°C÷+ 50°C
• Recuperador de calor de pared
• Grado de protección IPX4
• Disponible con Ø100 mm y Ø160 mm
• Doble filtro de polvo lavable
• Profundidad mínima de la pared 200 mm/150 mm
• Contactos eléctricos remotos
• No requiere drenaje de condensado
• Temperatura de funcionamiento -30°C÷+ 50°C
ES
SISTEMA PUNTUAL ASSOLO TE-22
Aireador con recuperador de calor de tipo cerámico con eficiencia de hasta
el 90%, diseñado para ser instalado en ambientes domésticos individuales
como el comedor, la sala o el dormitorio. La compuerta de cierre evita la
entrada de aire no deseado cuando el producto está apagado. La tapa frontal
es de ABS.
CARACTERÍSTICAS TÉCNICAS
Recuperador de calor equipado con ventilador de motor DC (brushless)
con electrónica de control sobre rodamientos de bolas y filtros de polvo de
entrada y salida separados. Posibilidad de regular el flujo de aire mediante
mando a distancia.
FUNCIONAMIENTO
Durante 70 segundos, el ASSOLO TE-22 extrae hacia el exterior el aire
caliente y viciado presente en la habitación. Durante el paso por el conducto
el aire libera su energía térmica que es acumulada por el intercambiador
cerámico; al final de esta fase el ventilador invierte el sentido de rotación e
inicia la fase de aspiración durante otros 70 segundos. El aire frío exterior, al
pasar por el intercambiador de calor, recupera la energía térmica y luego se
libera al ambiente a una temperatura más confortable. Esto se traduce en un
importante ahorro energético.
Versiones disponibles:
La versión TE-22 1.0 está equipada con:
- Mando a distancia con botones (incluido);
- Controles a bordo o remotos de pared (no incluidos);
- Encendido/apagado;
- Hasta 3 velocidades regulables con mando a distancia.
La versión TE-22 2.0 está equipada con:
- Mando a distancia con display (incluido);
- Sensor de humedad y crepuscular integrado, que permiten varios modos de
funcionamiento automático (ver mando a distancia);
- Comunicación por cable entre unidades;
- Posibilidad de gestionar hasta 16 unidades dentro de un sistema en modo
master/slave, con configuración sencilla mediante dip switches;
- 3 velocidades regulables (más función nocturna).
