EFFEBI-PRESS

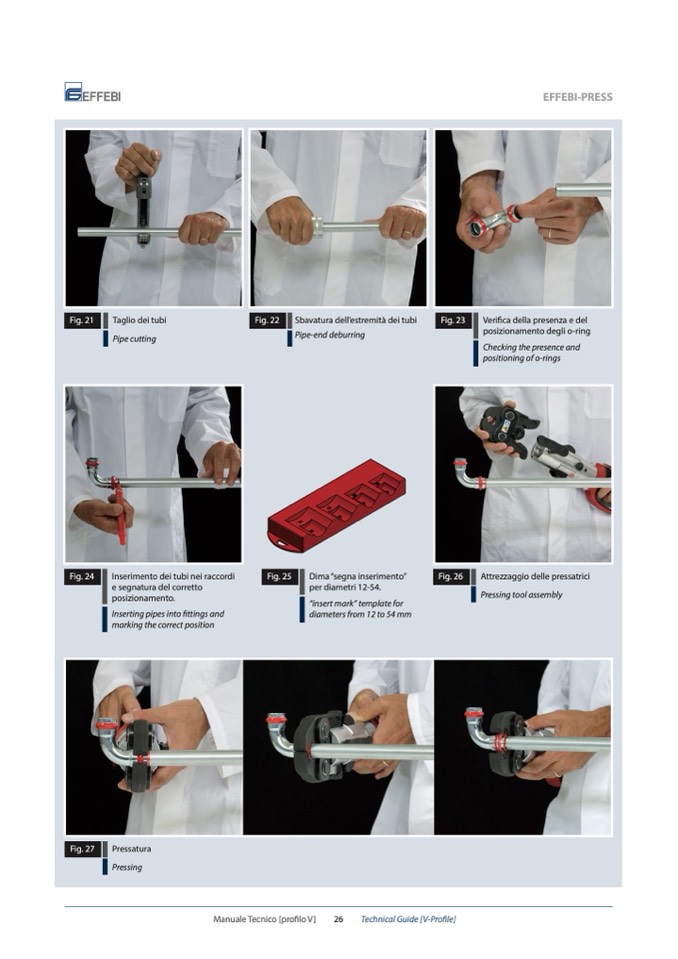

Fig. 21

Fig. 22

Fig. 23

Taglio dei tubi

Pipe cutting

Sbavatura dell’estremità dei tubi

Pipe-end deburring

Verifica della presenza e del

posizionamento degli o-ring

Checking the presence and

positioning of o-rings

Fig. 24

Fig. 26

Inserimento dei tubi nei raccordi

e segnatura del corretto

posizionamento.

Inserting pipes into fittings and

marking the correct position

Fig. 25

Dima “segna inserimento”

per diametri 12-54.

“insert mark” template for

diameters from 12 to 54 mm

Attrezzaggio delle pressatrici

Pressing tool assembly

Fig. 27

Pressatura

Pressing

Manuale Tecnico [profilo V]

26

Technical Guide [V-Profile]
