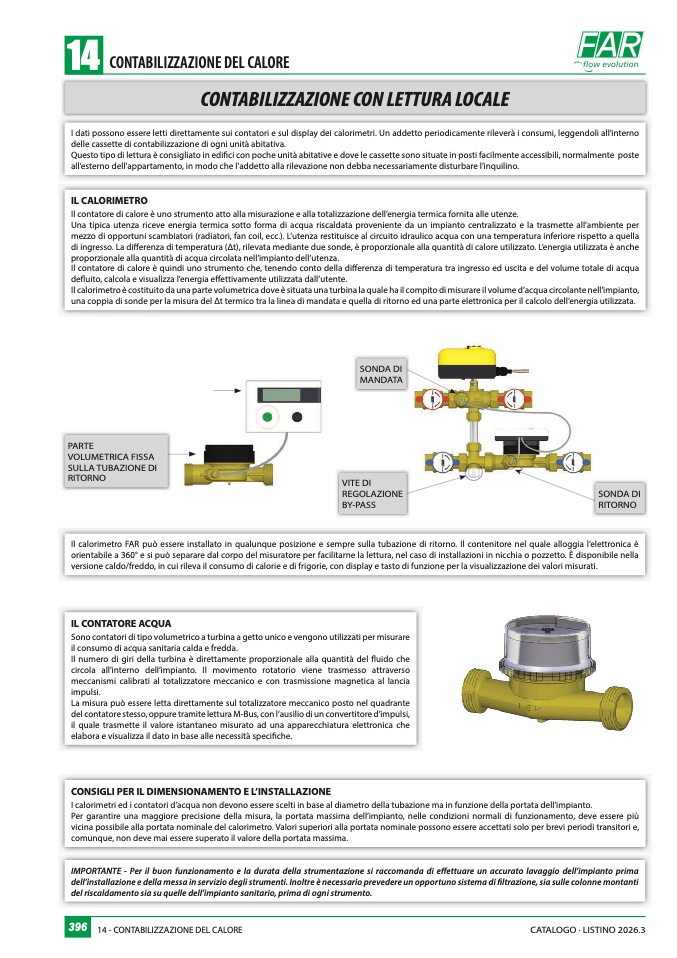

CONTABILIZZAZIONE DEL CALORE
CONTABILIZZAZIONE CON LETTURA LOCALE
I dati possono essere letti direttamente sui contatori e sul display dei calorimetri. Un addetto periodicamente rileverà i consumi, leggendoli all’interno
delle cassette di contabilizzazione di ogni unità abitativa.
Questo tipo di lettura è consigliato in edi
fici con poche unità abitative e dove le cassette sono situate in posti facilmente accessibili, normalmente poste
all’esterno dell’appartamento, in modo che l’addetto alla rilevazione non debba necessariamente disturbare l’inquilino
.
IL CALORIMETR
O
Il contatore di calore è uno strumento atto alla misurazione e alla totalizzazione dell’energia termica fornita alle utenze
.
Una tipica utenza riceve energia termica sotto forma di acqua riscaldata proveniente da un impianto centralizzato e la trasmette all’ambiente per
mezzo di opportuni scambiatori (radiatori, fan coil, ecc.). L’utenza restituisce al circuito idraulico acqua con una temperatura inferiore rispetto a quella
di ingresso. La di
fferenza di temperatura (Δt), rilevata mediante due sonde, è proporzionale alla quantità di calore utilizzato. L’energia utilizzata è anch
e
proporzionale alla quantità di acqua circolata nell’impianto dell’utenza
.
Il contatore di calore è quindi uno strumento che, tenendo conto della differenza di temperatura tra ingresso ed uscita e del volume totale di acqua
defluito, calcola e visualizza l’energia e
ffettivamente utilizzata dall’utente
.
Il calorimetro è costituito da una parte volumetrica dove è situata una turbina la quale ha il compito di misurare il volume d’acqua circolante nell’impianto,
una coppia di sonde per la misura del Δt termico tra la linea di mandata e quella di ritorno ed una parte elettronica per il calcolo dell’energia utilizzata
.
SONDA DI
MANDATA
PART
E
VOLUMETRICA FISSA
SULLA TUBAZIONE D
I
RITORNO
VITE D
I
REGOLAZION
E
BY-PAS
S
SONDA D
I
RITORN
O
Il calorimetro FAR può essere installato in qualunque posizione e sempre sulla tubazione di ritorno. Il contenitore nel quale alloggia l’elettronica è
orientabile a 360° e si può separare dal corpo del misuratore per facilitarne la lettura, nel caso di installazioni in nicchia o pozzetto. È disponibile nell
a
versione caldo/freddo, in cui rileva il consumo di calorie e di frigorie, con display e tasto di funzione per la visualizzazione dei valori misurati.
IL CONTATORE ACQUA
Sono contatori di tipo volumetrico a turbina a getto unico e vengono utilizzati per misurar
e
il consumo di acqua sanitaria calda e fredda.
Il numero di giri della turbina è direttamente proporzionale alla quantità del fluido che
circola all’interno dell’impianto. Il movimento rotatorio viene trasmesso attravers
o
meccanismi calibrati al totalizzatore meccanico e con trasmissione magnetica al lanci
a
impulsi.
La misura può essere letta direttamente sul totalizzatore meccanico posto nel quadrant
e
del contatore stesso, oppure tramite lettura M-Bus, con l’ausilio di un convertitore d’impulsi
,
il quale trasmette il valore istantaneo misurato ad una apparecchiatura elettronica che
elabora e visualizza il dato in base alle necessità specifiche
.
CONSIGLI PER IL DIMENSIONAMENTO E L’INSTALLAZIONE
I calorimetri ed i contatori d’acqua non devono essere scelti in base al diametro della tubazione ma in funzione della portata dell’impianto
.
Per garantire una maggiore precisione della misura, la portata massima dell’impianto, nelle condizioni normali di funzionamento, deve essere pi
ù
vicina possibile alla portata nominale del calorimetro. Valori superiori alla portata nominale possono essere accettati solo per brevi periodi transitori e
,
comunque, non deve mai essere superato il valore della portata massima.
IMPORTANTE - Per il buon funzionamento e la durata della strumentazione si raccomanda di effettuare un accurato lavaggio dell’impianto prima
dell’installazione e della messa in servizio degli strumenti. Inoltre è necessario prevedere un opportuno sistema di filtrazione, sia sulle colonne montanti
del riscaldamento sia su quelle dell’impianto sanitario, prima di ogni strumento
.
