CONTABILIZZAZIONE DEL CALOR

E

1

1

4

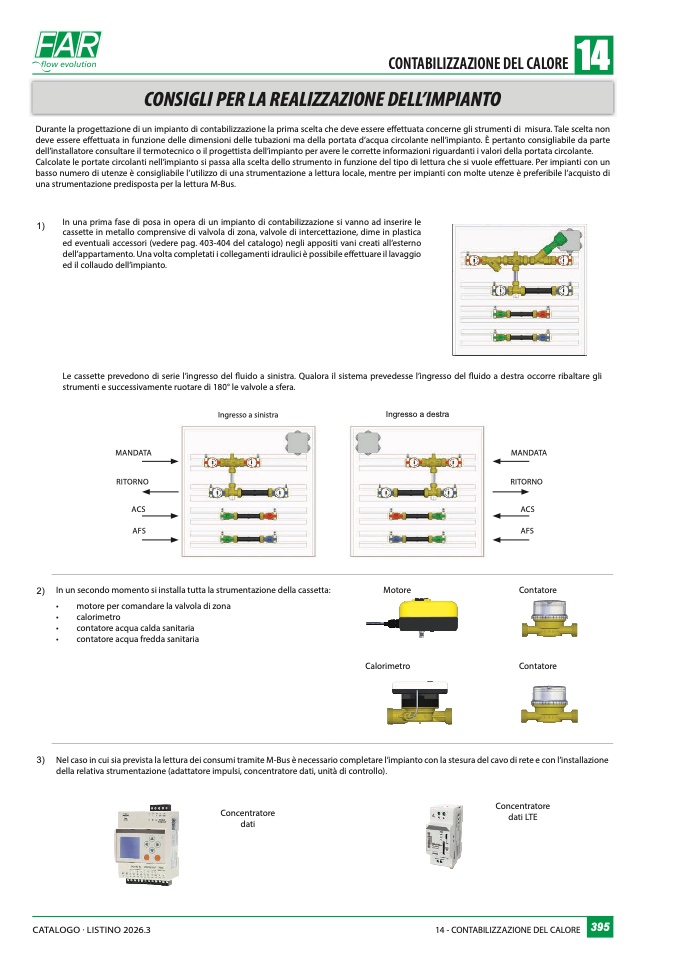

CONSIGLI PER LA REALIZZAZIONE DELL’IMPIANTO

Durante la progettazione di un impianto di contabilizzazione la prima scelta che deve essere e

ffettuata concerne gli strumenti di misura. Tale scelta no

n

deve essere effettuata in funzione delle dimensioni delle tubazioni ma della portata d’acqua circolante nell’impianto. È pertanto consigliabile da part

e

dell’installatore consultare il termotecnico o il progettista dell’impianto per avere le corrette informazioni riguardanti i valori della portata circolante

.

Calcolate le portate circolanti nell’impianto si passa alla scelta dello strumento in funzione del tipo di lettura che si vuole effettuare. Per impianti con un

basso numero di utenze è consigliabile l’utilizzo di una strumentazione a lettura locale, mentre per impianti con molte utenze è preferibile l’acquisto d

i

una strumentazione predisposta per la lettura M-Bus

.

1)

In una prima fase di posa in opera di un impianto di contabilizzazione si vanno ad inserire l

e

cassette in metallo comprensive di valvola di zona, valvole di intercettazione, dime in plastica

ed eventuali accessori (vedere pag. 403-404 del catalogo) negli appositi vani creati all’esterno

dell’appartamento. Una volta completati i collegamenti idraulici è possibile e

ffettuare il lavaggio

ed il collaudo dell’impianto.

Le cassette prevedono di serie l’ingresso del

fluido a sinistra. Qualora il sistema prevedesse l’ingresso del fluido a destra occorre ribaltare gl

i

strumenti e successivamente ruotare di 180° le valvole a sfera

.

Ingresso a sinistra

Ingresso a destr

a

MANDAT

A

MANDAT

A

RITORN

O

AC

S

RITORN

O

AC

S

AF

S

AFS

2)

In un secondo momento si installa tutta la strumentazione della cassetta

:

•

•

•

•

motore per comandare la valvola di zon

a

calorimetr

o

contatore acqua calda sanitaria

contatore acqua fredda sanitari

a

Motore

Contator

e

Calorimetr

o

Contator

e

3)

Nel caso in cui sia prevista la lettura dei consumi tramite M-Bus è necessario completare l’impianto con la stesura del cavo di rete e con l’installazione

della relativa strumentazione (adattatore impulsi, concentratore dati, unità di controllo)

.

Concentrator

e

dat

i

Concentrator

e

dati LTE
