COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE FORZATA

BILANCIAMENTO IDRAULICO

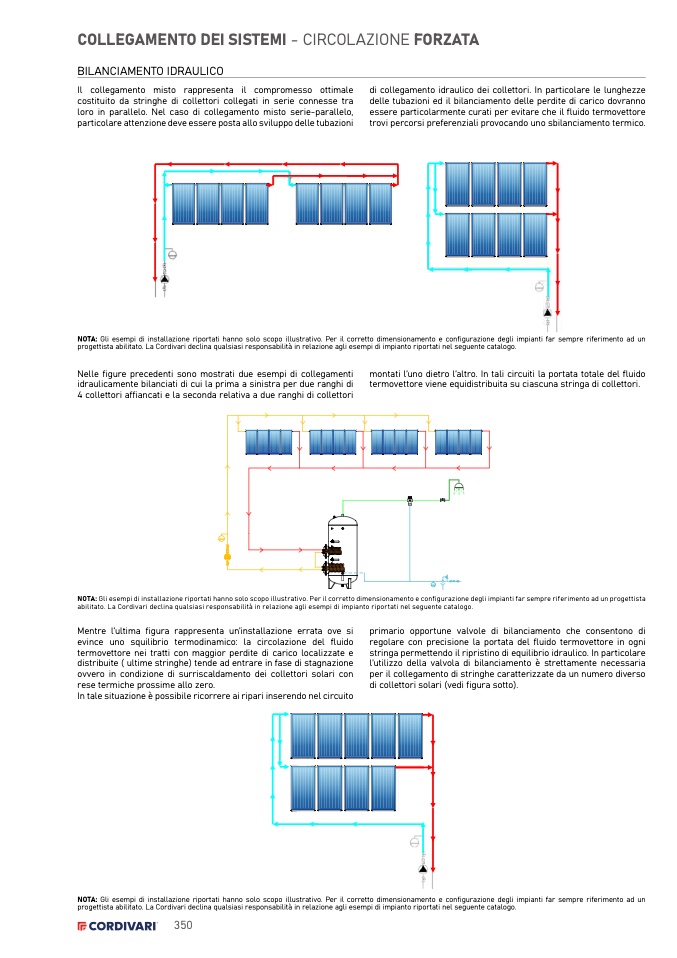

Il collegamento misto rappresenta il compromesso ottimale

costituito da stringhe di collettori collegati in serie connesse tra

loro in parallelo. Nel caso di collegamento misto serie-parallelo,

particolare attenzione deve essere posta allo sviluppo delle tubazioni

di collegamento idraulico dei collettori. In particolare le lunghezze

delle tubazioni ed il bilanciamento delle perdite di carico dovranno

essere particolarmente curati per evitare che il fluido termovettore

trovi percorsi preferenziali provocando uno sbilanciamento termico.

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.

Nelle figure precedenti sono mostrati due esempi di collegamenti montati l’uno dietro l’altro. In tali circuiti la portata totale del fluido

idraulicamente bilanciati di cui la prima a sinistra per due ranghi di termovettore viene equidistribuita su ciascuna stringa di collettori.

4 collettori affiancati e la seconda relativa a due ranghi di collettori

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista

abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.

Mentre l’ultima figura rappresenta un’installazione errata ove si

evince uno squilibrio termodinamico: la circolazione del fluido

termovettore nei tratti con maggior perdite di carico localizzate e

distribuite ( ultime stringhe) tende ad entrare in fase di stagnazione

ovvero in condizione di surriscaldamento dei collettori solari con

rese termiche prossime allo zero.

In tale situazione è possibile ricorrere ai ripari inserendo nel circuito

primario opportune valvole di bilanciamento che consentono di

regolare con precisione la portata del fluido termovettore in ogni

stringa permettendo il ripristino di equilibrio idraulico. In particolare

l’utilizzo della valvola di bilanciamento è strettamente necessaria

per il collegamento di stringhe caratterizzate da un numero diverso

di collettori solari (vedi figura sotto).
