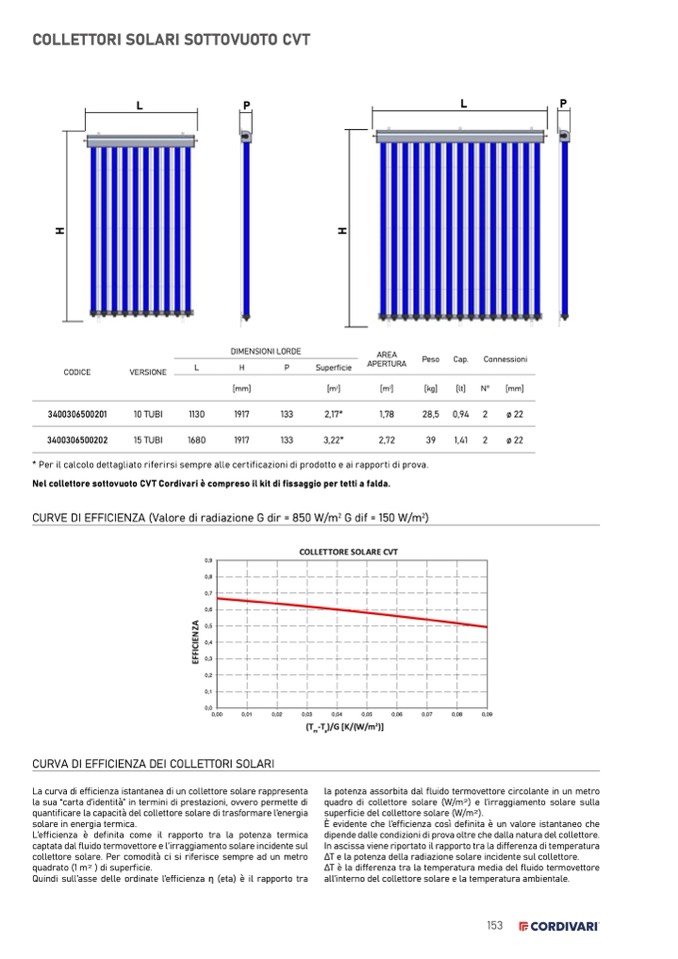

COLLETTORI SOLARI SOTTOVUOTO CVT
3400306500201
3400306500202
L
P
L
P
* Per il calcolo dettagliato riferirsi sempre alle certificazioni di prodotto e ai rapporti di prova.
Nel collettore sottovuoto CVT Cordivari è compreso il kit di fissaggio per tetti a falda.
CURVE DI EFFICIENZA (Valore di radiazione G dir = 850 W/m
2
G dif = 150 W/m
2
)
CURVA DI EFFICIENZA DEI COLLETTORI SOLARI
La curva di efficienza istantanea di un collettore solare rappresenta
la sua “carta d’identità” in termini di prestazioni, ovvero permette di
quantificare la capacità del collettore solare di trasformare l’energia
solare in energia termica.
L’efficienza è definita come il rapporto tra la potenza termica
captata dal fluido termovettore e l’irraggiamento solare incidente sul
collettore solare. Per comodità ci si riferisce sempre ad un metro
quadrato (1 m2 ) di superficie.
Quindi sull’asse delle ordinate l’efficienza η (eta) è il rapporto tra
la potenza assorbita dal fluido termovettore circolante in un metro
quadro di collettore solare (W/m2 ) e l’irraggiamento solare sulla
superficie del collettore solare (W/m2 ).
È evidente che l’efficienza così definita è un valore istantaneo che
dipende dalle condizioni di prova oltre che dalla natura del collettore.
In ascissa viene riportato il rapporto tra la differenza di temperatura
∆T e la potenza della radiazione solare incidente sul collettore.
∆T è la differenza tra la temperatura media del fluido termovettore
all’interno del collettore solare e la temperatura ambientale.
AREA
APERTURA
Peso Cap.
153
H
H
CODICE
VERSIONE
DIMENSIONI LORDE
Connessioni
L
H
P
Superficie
[mm]
[m
2
]
[m
2
]
[kg]
[lt]
N°
[mm]
10 TUBI
1130
1917
133
2,17*
1,78
28,5 0,94
2
ø 22
15 TUBI
1680
1917
133
3,22*
2,72
39
1,41
2
ø 22
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0,0
0,00
0,01
0,02
0,03
0,04
0,05
0,06
0,07
0,08
0,09
COLLETTORE SOLARE CVT
(T
m
-T
a
)/G [K/(W/m
2
)]
E
F
F
I
C
I
E
N
Z
A
