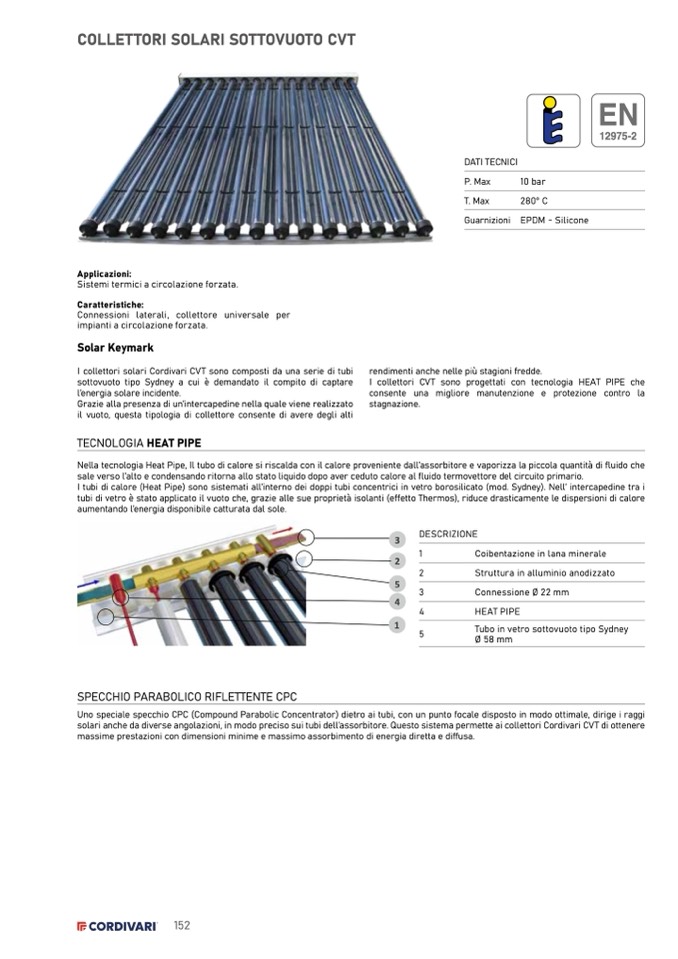

COLLETTORI SOLARI SOTTOVUOTO CVT

DATI TECNICI

P. Max

T. Max

Guarnizioni

10 bar

280° C

EPDM - Silicone

EN

12975-2

Applicazioni:

Sistemi termici a circolazione forzata.

Caratteristiche:

Connessioni laterali, collettore universale per

impianti a circolazione forzata.

Solar Keymark

I collettori solari Cordivari CVT sono composti da una serie di tubi

sottovuoto tipo Sydney a cui è demandato il compito di captare

l’energia solare incidente.

Grazie alla presenza di un’intercapedine nella quale viene realizzato

il vuoto, questa tipologia di collettore consente di avere degli alti

TECNOLOGIA HEAT PIPE

rendimenti anche nelle più stagioni fredde.

I collettori CVT sono progettati con tecnologia HEAT PIPE che

consente una migliore manutenzione e protezione contro la

stagnazione.

Nella tecnologia Heat Pipe, Il tubo di calore si riscalda con il calore proveniente dall’assorbitore e vaporizza la piccola quantità di fluido che

sale verso l’alto e condensando ritorna allo stato liquido dopo aver ceduto calore al fluido termovettore del circuito primario.

I tubi di calore (Heat Pipe) sono sistemati all’interno dei doppi tubi concentrici in vetro borosilicato (mod. Sydney). Nell’ intercapedine tra i

tubi di vetro è stato applicato il vuoto che, grazie alle sue proprietà isolanti (effetto Thermos), riduce drasticamente le dispersioni di calore

aumentando l’energia disponibile catturata dal sole.

3

2

5

4

1

5

Tubo in vetro sottovuoto tipo Sydney

Ø 58 mm

DESCRIZIONE

1

Coibentazione in lana minerale

2

Struttura in alluminio anodizzato

3

Connessione Ø 22 mm

4

HEAT PIPE

SPECCHIO PARABOLICO RIFLETTENTE CPC

Uno speciale specchio CPC (Compound Parabolic Concentrator) dietro ai tubi, con un punto focale disposto in modo ottimale, dirige i raggi

solari anche da diverse angolazioni, in modo preciso sui tubi dell’assorbitore. Questo sistema permette ai collettori Cordivari CVT di ottenere

massime prestazioni con dimensioni minime e massimo assorbimento di energia diretta e diffusa.
