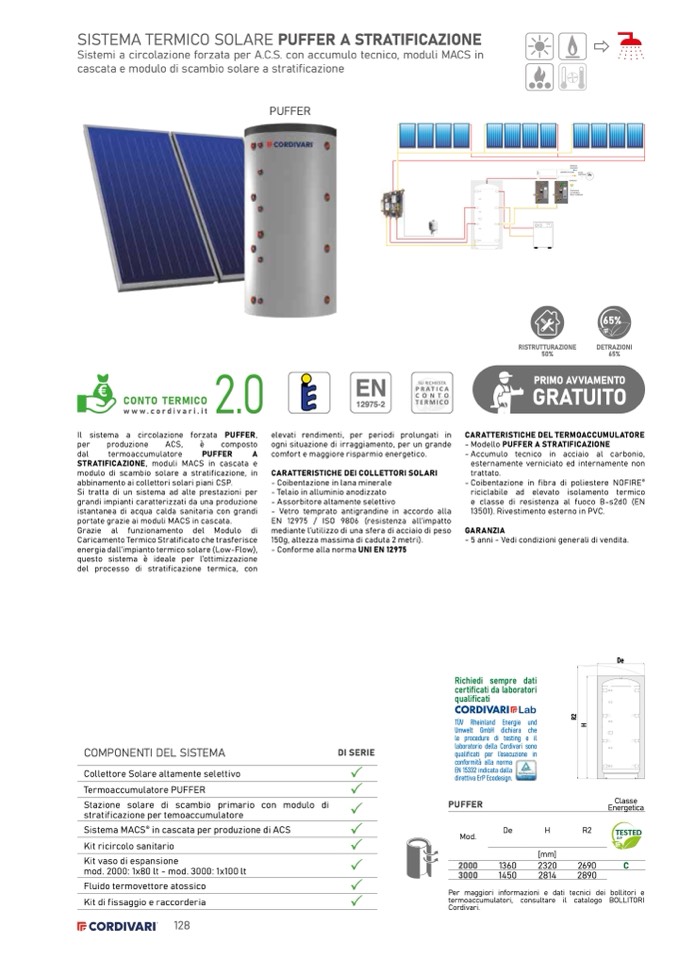

SISTEMA TERMICO SOLARE PUFFER A STRATIFICAZIONE
Sistemi a circolazione forzata per A.C.S. con accumulo tecnico, moduli MACS in
cascata e modulo di scambio solare a stratificazione
PUFFER
CONTO TERMICO
www.cordivari.it
PRATICA
CONTO
Il sistema a circolazione forzata PUFFER,
per
produzione
ACS,
è
composto
dal
termoaccumulatore
PUFFER
A
STRATIFICAZIONE, moduli MACS in cascata e
modulo di scambio solare a stratificazione, in
abbinamento ai collettori solari piani CSP.
Si tratta di un sistema ad alte prestazioni per
grandi impianti caratterizzati da una produzione
istantanea di acqua calda sanitaria con grandi
portate grazie ai moduli MACS in cascata.
Grazie al funzionamento del Modulo di
Caricamento Termico Stratificato che trasferisce
energia dall’impianto termico solare (Low-Flow),
questo sistema è ideale per l’ottimizzazione
del processo di stratificazione termica, con
elevati rendimenti, per periodi prolungati in
ogni situazione di irraggiamento, per un grande
comfort e maggiore risparmio energetico.
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
- Telaio in alluminio anodizzato
- Assorbitore altamente selettivo
- Vetro temprato antigrandine in accordo alla
EN 12975 / ISO 9806 (resistenza all’impatto
mediante l’utilizzo di una sfera di acciaio di peso
150g, altezza massima di caduta 2 metri).
- Conforme alla norma UNI EN 12975
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
Termoaccumulatore PUFFER
Stazione solare di scambio primario con modulo di
stratificazione per temoaccumulatore
Sistema MACS
®
in cascata per produzione di ACS
Kit ricircolo sanitario
Kit vaso di espansione
mod. 2000: 1x80 lt - mod. 3000: 1x100 lt
Fluido termovettore atossico
Kit di fissaggio e raccorderia
DI SERIE
TÜV Rheinland Energie und
Umwelt GmbH dichiara che
le procedure di testing e il
laboratorio della Cordivari sono
qualificati per l’esecuzione in
conformità alla norma
128
2.0
SU RICHIESTA
PRIMO AVVIAMENTO
GRATUITO
CARATTERISTICHEDELTERMOACCUMULATORE
- Modello PUFFER A STRATIFICAZIONE
-Accumulo tecnico in acciaio al carbonio,
esternamente verniciato ed internamente non
trattato.
- Coibentazione in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico
e classe di resistenza al fuoco B-s2d0 (EN
13501). Rivestimento esterno in PVC.
GARANZIA
- 5 anni - Vedi condizioni generali di vendita.
EN
12975-2
TERMICO
Richiedi sempre dati
certificati da laboratori
qualificati
De
Classe
Energetica
EN 15332 indicata dalla
direttiva ErP Ecodesign.
PUFFER
Mod.
De
H
R2
2000
3000
INGRESSO
SANITARIO
SENSORE DI FLUSSO
RICIRCOLO
CENTRALINA
ELETTRONICA
MACS
®
CORDIVARI
RISTRUTTURAZIONE
50%
65%
[mm]
1360
2320
2690
C
1450
2814
2890
Per maggiori informazioni e dati tecnici dei bollitori e
termoaccumulatori, consultare il catalogo BOLLITORI
Cordivari.
USCITA
SANITARIO
65%
DETRAZIONI
H
R
2
