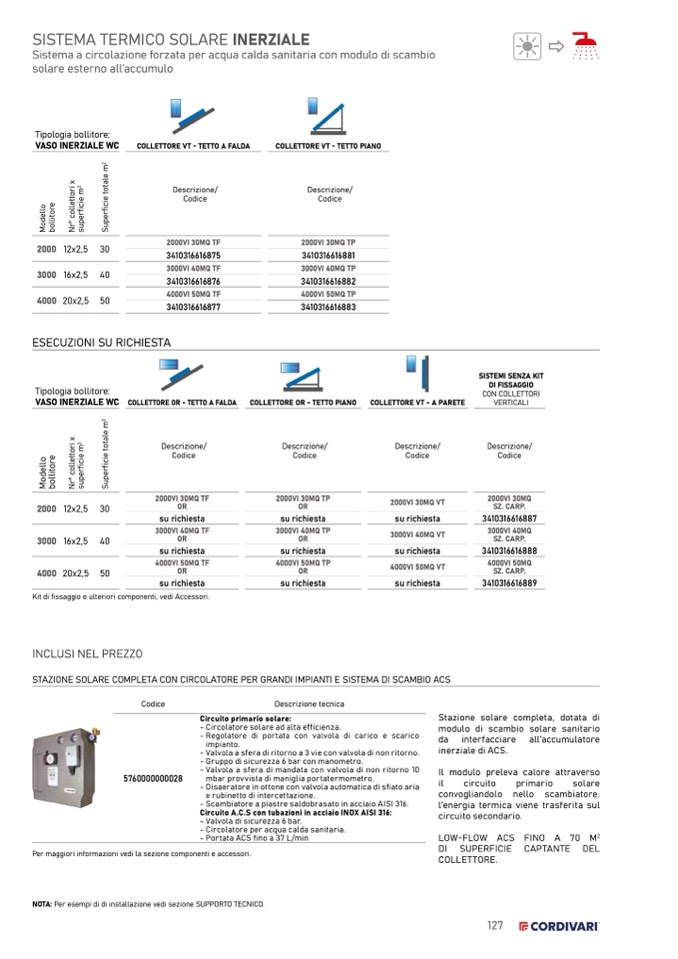

SISTEMA TERMICO SOLARE INERZIALE
Sistema a circolazione forzata per acqua calda sanitaria con modulo di scambio
solare esterno all’accumulo
Tipologia bollitore:
VASO INERZIALE WC
2000 12x2,5 30
3000 16x2,5 40
4000 20x2,5 50
COLLETTORE VT - TETTO A FALDA
Descrizione/
Codice
2000VI 30MQ TF
3410316616875
3000VI 40MQ TF
3410316616876
4000VI 50MQ TF
3410316616877
COLLETTORE VT - TETTO PIANO
ESECUZIONI SU RICHIESTA
Descrizione/
Codice
2000VI 30MQ TP
3410316616881
3000VI 40MQ TP
3410316616882
4000VI 50MQ TP
3410316616883
COLLETTORE OR - TETTO PIANO
Descrizione/
Codice
2000VI 30MQ TP
OR
su richiesta
3000VI 40MQ TP
OR
su richiesta
4000VI 50MQ TP
OR
su richiesta
Tipologia bollitore:
VASO INERZIALE WC
2000 12x2,5 30
3000 16x2,5 40
4000 20x2,5 50
COLLETTORE OR - TETTO A FALDA
Descrizione/
Codice
2000VI 30MQ TF
OR
su richiesta
3000VI 40MQ TF
OR
su richiesta
4000VI 50MQ TF
OR
su richiesta
COLLETTORE VT - A PARETE
Descrizione/
Codice
2000VI 30MQ VT
su richiesta
3000VI 40MQ VT
su richiesta
4000VI 50MQ VT
su richiesta
SISTEMI SENZA KIT
DI FISSAGGIO
CON COLLETTORI
VERTICALI
Descrizione/
Codice
2000VI 30MQ
SZ. CARP.
3410316616887
3000VI 40MQ
SZ. CARP.
3410316616888
4000VI 50MQ
SZ. CARP.
3410316616889
Kit di fissaggio e ulteriori componenti, vedi Accessori.
INCLUSI NEL PREZZO
STAZIONE SOLARE COMPLETA CON CIRCOLATORE PER GRANDI IMPIANTI E SISTEMA DI SCAMBIO ACS
Codice
5760000000028
Per maggiori informazioni vedi la sezione componenti e accessori.
Descrizione tecnica
NOTA: Per esempi di di installazione vedi sezione SUPPORTO TECNICO.
Circuito primario solare:
- Circolatore solare ad alta efficienza.
-Regolatore di portata con valvola di carico e scarico
Stazione solare completa, dotata di
modulo di scambio solare sanitario
impianto.
- Valvola a sfera di ritorno a 3 vie con valvola di non ritorno.
- Gruppo di sicurezza 6 bar con manometro.
- Valvola a sfera di mandata con valvola di non ritorno 10
da interfacciare
inerziale di ACS.
all’accumulatore
mbar provvista di maniglia portatermometro.
- Disaeratore in ottone con valvola automatica di sfiato aria
Il modulo preleva calore attraverso
il
circuito
primario
solare
convogliandolo nello scambiatore.
l’energia termica viene trasferita sul
circuito secondario.
LOW-FLOW ACS FINO A 70 M
2
DI SUPERFICIE CAPTANTE DEL
COLLETTORE.
e rubinetto di intercettazione.
- Scambiatore a piastre saldobrasato in acciaio AISI 316.
Circuito A.C.S con tubazioni in acciaio INOX AISI 316:
- Valvola di sicurezza 6 bar.
- Circolatore per acqua calda sanitaria.
- Portata ACS fino a 37 L/min
