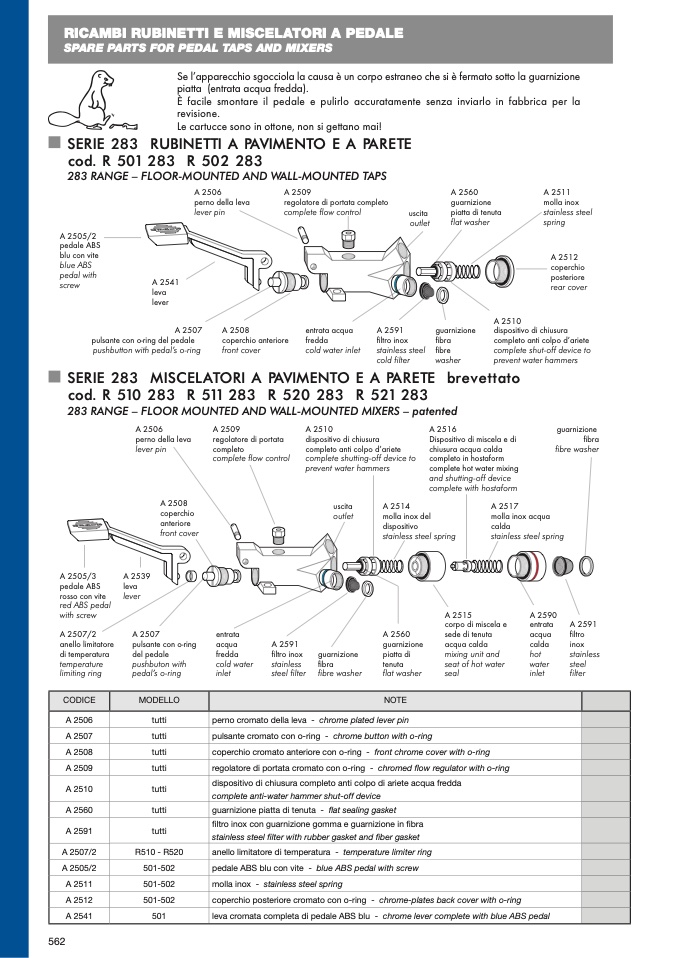

RICAMBI RUBINETTI E MISCELATORI A PEDALE
SPARE PARTS FOR PEDAL TAPS AND MIXERS
Se l’apparecchio sgocciola la causa è un corpo estraneo che si è fermato sotto la guarnizione
piatta (entrata acqua fredda).
È facile smontare il pedale e pulirlo accuratamente senza inviarlo in fabbrica per la
revisione.
Le cartucce sono in ottone, non si gettano mai!
����� ��� ��������� � ��������� � � ������
���� � ��� ��� � ��� ���
283 RANGE – FLOOR-MOUNTED AND WALL-MOUNTED TAPS
A 2505/2
pedale ABS
blu con vite
blue ABS
pedal with
screw
A 2541
leva
lever
uscita
outlet
A 2591
filtro inox
stainless steel
cold filter
A 2511
molla inox
stainless steel
spring
A 2512
coperchio
posteriore
rear cover
A 2510
dispositivo di chiusura
completo anti colpo d’ariete
complete shut-off device to
prevent water hammers
A 2506
perno della leva
lever pin
A 2509
regolatore di portata completo
complete flow control
A 2560
guarnizione
piatta di tenuta
flat washer
A 2507
pulsante con o-ring del pedale
pushbutton with pedal’s o-ring
A 2508
coperchio anteriore
front cover
entrata acqua
fredda
cold water inlet
guarnizione
fibra
fibre
washer
����� ��� ����������� � ��������� � � ������ ����������
����������� ������� ������� �������
283 RANGE – FLOOR MOUNTED AND WALL-MOUNTED MIXERS – patented
A 2506
perno della leva
lever pin
A 2508
coperchio
anteriore
front cover
A 2539
leva
lever
A 2507
pulsante con o-ring
del pedale
pushbuton with
pedal’s o-ring
A 2509
regolatore di portata
completo
complete flow control
A 2510
dispositivo di chiusura
completo anti colpo d’ariete
complete shutting-off device to
prevent water hammers
A 2516
Dispositivo di miscela e di
chiusura acqua calda
completo in hostaform
complete hot water mixing
and shutting-off device
complete with hostaform
guarnizione
fibra
fibre washer
uscita
outlet
guarnizione
fibra
fibre washer
A 2514
molla inox del
dispositivo
stainless steel spring
A 2517
molla inox acqua
calda
stainless steel spring
A 2505/3
pedale ABS
rosso con vite
red ABS pedal
with screw
A 2507/2
anello limitatore
di temperatura
temperature
limiting ring
entrata
acqua
fredda
cold water
inlet
A 2591
filtro inox
stainless
steel filter
A 2560
guarnizione
piatta di
tenuta
flat washer
A 2515
corpo di miscela e
sede di tenuta
acqua calda
mixing unit and
seat of hot water
seal
A 2590
entrata
acqua
calda
hot
water
inlet
A 2591
filtro
inox
stainless
steel
filter
CODICE
MODELLO
NOTE
A 2506
tutti
perno cromato della leva - chrome plated lever pin
A 2507
tutti
pulsante cromato con o-ring - chrome button with o-ring
A 2508
tutti
coperchio cromato anteriore con o-ring - front chrome cover with o-ring
A 2509
tutti
regolatore di portata cromato con o-ring - ������� ��� ��������� ���� ������
A 2510
tutti
dispositivo di chiusura completo anti colpo di ariete acqua fredda
complete anti-water hammer shut-off device
A 2560
tutti
guarnizione piatta di tenuta - ��� ������� ������
A 2591
tutti
����� ���� ��� ����������� ����� � ����������� �� ����
��������� ����� ����� ���� ������ ������ ��� ���� ������
A 2507/2
R510 - R520
anello limitatore di temperatura - temperature limiter ring
A 2505/2
501-502
pedale ABS blu con vite - blue ABS pedal with screw
A 2511
501-502
molla inox - stainless steel spring
A 2512
501-502
coperchio posteriore cromato con o-ring - chrome-plates back cover with o-ring
A 2541
501
leva cromata completa di pedale ABS blu - chrome lever complete with blue ABS pedal
562
