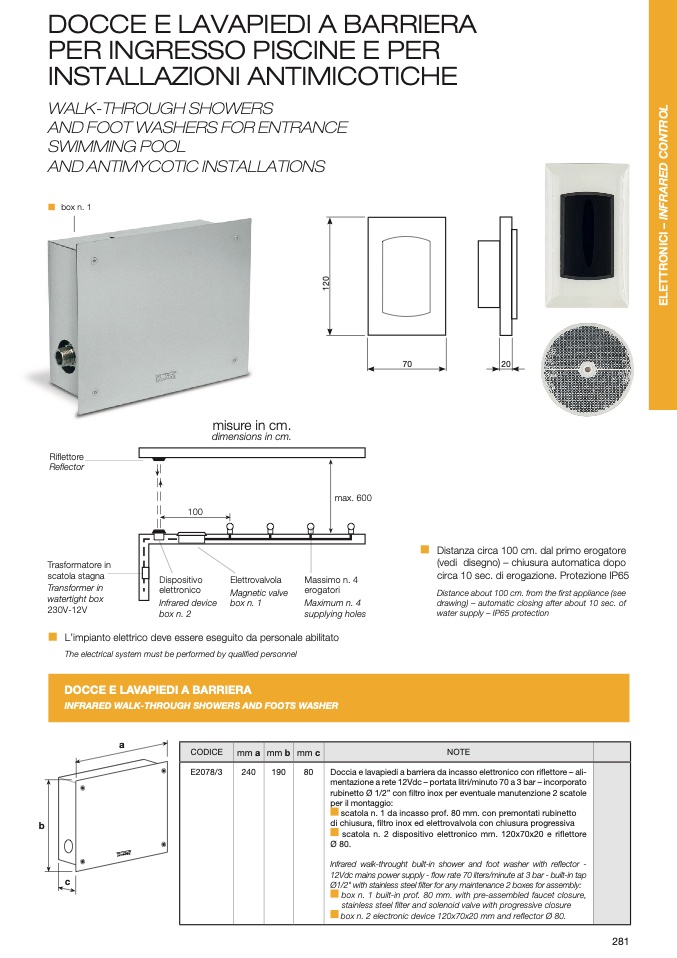

DOCCE E LAVAPIEDI A BARRIERA

PER INGRESSO PISCINE E PER

INSTALLAZIONI ANTIMICOTICHE

WALK-THROUGH SHOWERS

AND FOOT WASHERS FOR ENTRANCE

SWIMMING POOL

AND ANTIMYCOTIC INSTALLATIONS

box n. 1

70

20

Riflettore

Reflector

Trasformatore in

scatola stagna

Transformer in

watertight box

230V-12V

misure in cm.

dimensions in cm.

Elettrovalvola

Magnetic valve

box n. 1

max. 600

Massimo n. 4

erogatori

Maximum n. 4

supplying holes

Distanza circa 100 cm. dal primo erogatore

(vedi disegno) – chiusura automatica dopo

circa 10 sec. di erogazione. Protezione IP65

Distance about 100 cm. from the first appliance (see

drawing) – automatic closing after about 10 sec. of

water supply – IP65 protection

100

Dispositivo

elettronico

Infrared device

box n. 2

L’impianto elettrico deve essere eseguito da personale abilitato

The electrical system must be performed by qualified personnel

DOCCE E LAVAPIEDI A BARRIERA

INFRARED WALK-THROUGH SHOWERS AND FOOTS WASHER

a

CODICE

mm a

mm b

mm c

NOTE

E2078/3

240

190

80

Doccia e lavapiedi a barriera da incasso elettronico con riflettore – ali-

mentazione a rete 12Vdc – portata litri/minuto 70 a 3 bar – incorporato

rubinetto Ø 1/2” con filtro inox per eventuale manutenzione 2 scatole

per il montaggio:

scatola n. 1 da incasso prof. 80 mm. con premontati rubinetto

di chiusura, filtro inox ed elettrovalvola con chiusura progressiva

scatola n. 2 dispositivo elettronico mm. 120x70x20 e riflettore

Ø 80.

Infrared walk-throught built-in shower and foot washer with reflector -

12Vdc mains power supply - flow rate 70 liters/minute at 3 bar - built-in tap

Ø1/2" with stainless steel filter for any maintenance 2 boxes for assembly:

box n. 1 built-in prof. 80 mm. with pre-assembled faucet closure,

stainless steel filter and solenoid valve with progressive closure

box n. 2 electronic device 120x70x20 mm and reflector Ø 80.

b

c

281
