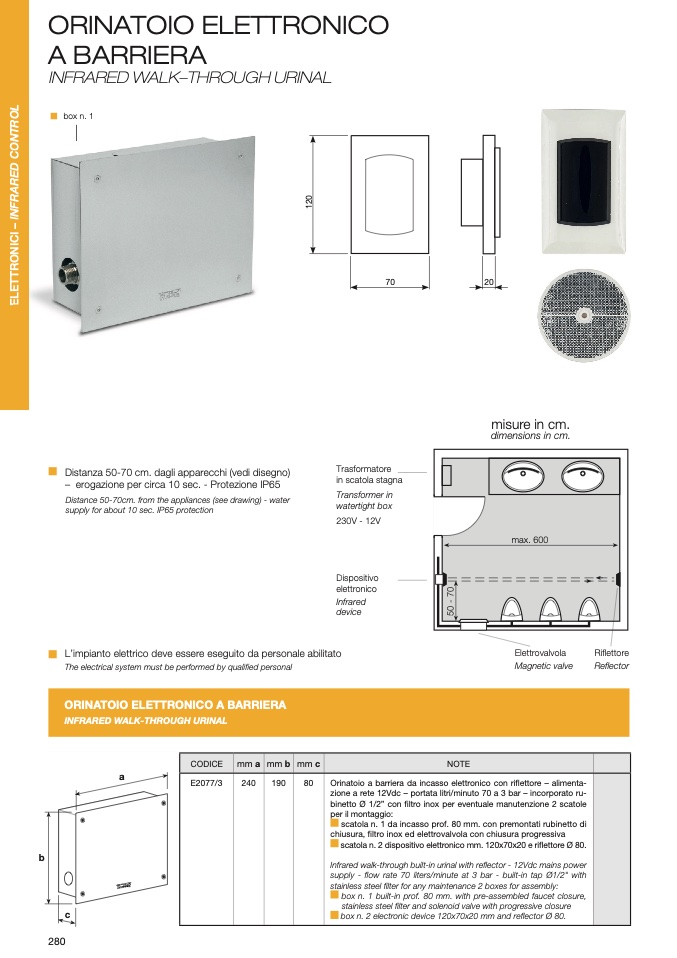

ORINATOIO ELETTRONICO

A BARRIERA

INFRARED WALK–THROUGH URINAL

box n. 1

70

misure in cm.

dimensions in cm.

max. 600

Distanza 50-70 cm. dagli apparecchi (vedi disegno)

– erogazione per circa 10 sec. - Protezione IP65

Distance 50-70cm. from the appliances (see drawing) - water

supply for about 10 sec. IP65 protection

Trasformatore

in scatola stagna

Transformer in

watertight box

230V - 12V

Dispositivo

elettronico

Infrared

device

L’impianto elettrico deve essere eseguito da personale abilitato

The electrical system must be performed by qualified personal

a

Elettrovalvola

Magnetic valve

Riflettore

Reflector

ORINATOIO ELETTRONICO A BARRIERA

INFRARED WALK-THROUGH URINAL

CODICE

mm a

mm b

mm c

NOTE

E2077/3

240

190

80

Orinatoio a barriera da incasso elettronico con riflettore – alimenta-

zione a rete 12Vdc – portata litri/minuto 70 a 3 bar – incorporato ru-

binetto Ø 1/2” con filtro inox per eventuale manutenzione 2 scatole

per il montaggio:

scatola n. 1 da incasso prof. 80 mm. con premontati rubinetto di

chiusura, filtro inox ed elettrovalvola con chiusura progressiva

scatola n. 2 dispositivo elettronico mm. 120x70x20 e riflettore Ø 80.

Infrared walk-through built-in urinal with reflector - 12Vdc mains power

supply - flow rate 70 liters/minute at 3 bar - built-in tap Ø1/2" with

stainless steel filter for any maintenance 2 boxes for assembly:

box n. 1 built-in prof. 80 mm. with pre-assembled faucet closure,

stainless steel filter and solenoid valve with progressive closure

box n. 2 electronic device 120x70x20 mm and reflector Ø 80.

b

c

280

20

5

0

-

7

0

E

L

E

T

T

R

O

N

I

C

I

–

I

N

F

R

A

R

E

D

C

O

N

T

R

O

L

1

2

0
