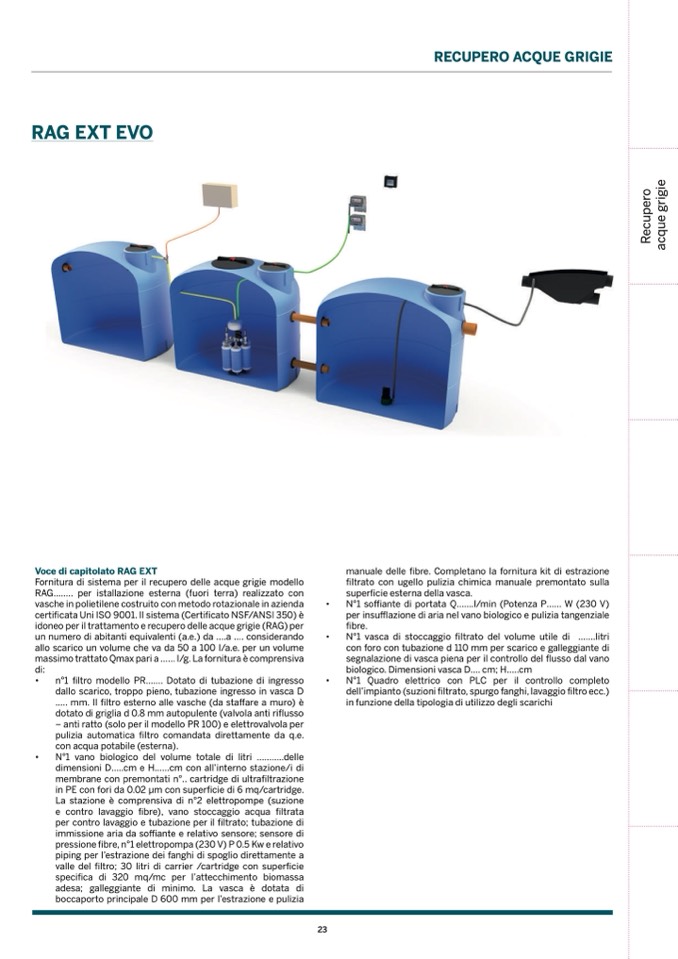

RECUPERO ACQUE GRIGIE

RAG EXT EVO

Voce di capitolato RAG EXT

Fornitura di sistema per il recupero delle acque grigie modello

RAG........ per istallazione esterna (fuori terra) realizzato con

vasche in polietilene costruito con metodo rotazionale in azienda

certificata Uni ISO 9001. Il sistema (Certificato NSF/ANSI 350) è

idoneo per il trattamento e recupero delle acque grigie (RAG) per

un numero di abitanti equivalenti (a.e.) da ....a .... considerando

allo scarico un volume che va da 50 a 100 l/a.e. per un volume

massimo trattato Qmax pari a ...... l/g. La fornitura è comprensiva

di:

•

n°1 filtro modello PR....... Dotato di tubazione di ingresso

dallo scarico, troppo pieno, tubazione ingresso in vasca D

..... mm. Il filtro esterno alle vasche (da sta

ffare a muro) è

dotato di griglia d 0.8 mm autopulente (valvola anti riflusso

– anti ratto (solo per il modello PR 100) e elettrovalvola per

pulizia automatica filtro comandata direttamente da q.e.

con acqua potabile (esterna).

•

N°1 vano biologico del volume totale di litri ...........delle

dimensioni D.....cm e H......cm con all’interno stazione/i di

membrane con premontati n°.. cartridge di ultrafiltrazione

in PE con fori da 0.02 μm con super

ficie di 6 mq/cartridge.

La stazione è comprensiva di n°2 elettropompe (suzione

e contro lavaggio fibre), vano stoccaggio acqua filtrata

per contro lavaggio e tubazione per il filtrato; tubazione di

immissione aria da soffiante e relativo sensore; sensore di

pressione fibre, n°1 elettropompa (230 V) P 0.5 Kw e relativo

piping per l’estrazione dei fanghi di spoglio direttamente a

valle del filtro; 30 litri di carrier /cartridge con superficie

specifica di 320 mq/mc per l’attecchimento biomassa

adesa; galleggiante di minimo. La vasca è dotata di

boccaporto principale D 600 mm per l’estrazione e pulizia

manuale delle fibre. Completano la fornitura kit di estrazione

filtrato con ugello pulizia chimica manuale premontato sulla

superficie esterna della vasca.

•

N°1 soffiante di portata Q.......l/min (Potenza P...... W (230 V)

per insufflazione di aria nel vano biologico e pulizia tangenziale

fibre.

•

N°1 vasca di stoccaggio filtrato del volume utile di .......litri

con foro con tubazione d 110 mm per scarico e galleggiante di

segnalazione di vasca piena per il controllo del flusso dal vano

biologico. Dimensioni vasca D.... cm; H.....cm

•

N°1 Quadro elettrico con PLC per il controllo completo

dell’impianto (suzioni filtrato, spurgo fanghi, lavaggio filtro ecc.)

in funzione della tipologia di utilizzo degli scarichi
