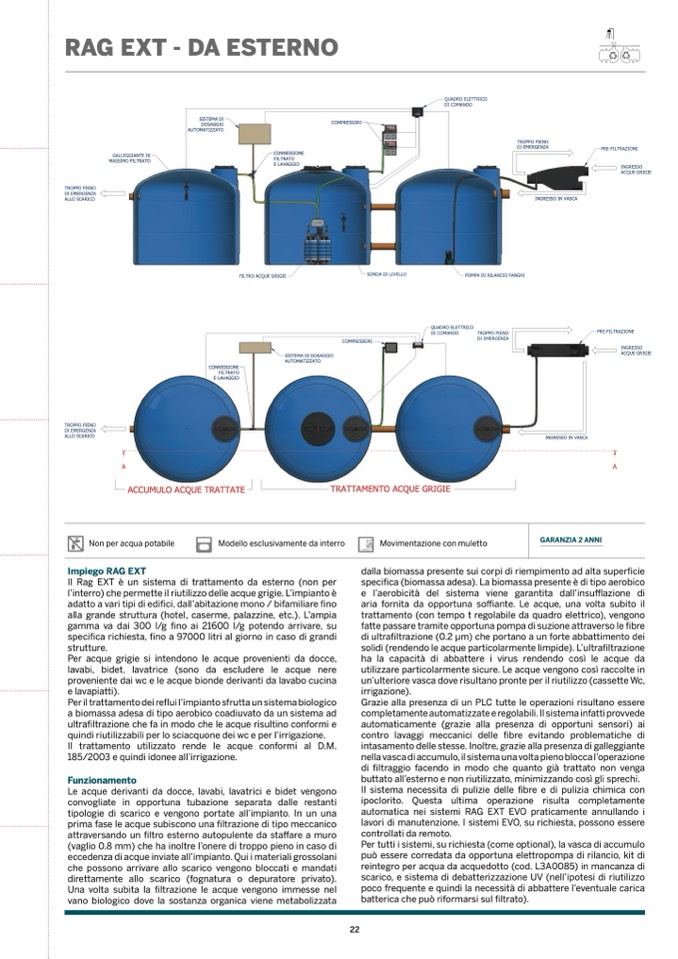

RAG EXT - DA ESTERNO
TROPPO PIENO
DI EMERGENZA
ALLO SCARICO
INGRESSO IN VASCA
TROPPO PIENO
DI EMERGENZA
ALLO SCARICO
INGRESSO IN VASCA
GALLEGGIANTE DI
MASSIMO FILTRATO
SISTEMA DI
DOSAGGIO
AUTOMATIZZATO
COMPRESSORI
CONNESSIONE
FILTRATO
E LAVAGGIO
SISTEMA DI DOSAGGIO
AUTOMATIZZATO
CONNESSIONE
FILTRATO
E LAVAGGIO
FILTRO ACQUE GRIGIE
TROPPO PIENO
DI EMERGENZA
PRE-FILTRAZIONE
INGRESSO
ACQUE GRIGIE
SONDA DI LIVELLO
COMPRESSORI
POMPA DI RILANCIO FANGHI
A
A
ACCUMULO ACQUE TRATTATE
TRATTAMENTO ACQUE GRIGIE
Non per acqua potabile
Modello esclusivamente da interro
Impiego RAG EXT
Il Rag EXT è un sistema di trattamento da esterno (non per
l’interro) che permette il riutilizzo delle acque grigie. L’impianto è
adatto a vari tipi di edifici, dall’abitazione mono / bifamiliare fino
alla grande struttura (hotel, caserme, palazzine, etc.). L’ampia
gamma va dai 300 l/g fino ai 21600 l/g potendo arrivare, su
specifica richiesta, fino a 97000 litri al giorno in caso di grandi
strutture.
Per acque grigie si intendono le acque provenienti da docce,
lavabi, bidet, lavatrice (sono da escludere le acque nere
proveniente dai wc e le acque bionde derivanti da lavabo cucina
e lavapiatti).
Per il trattamento dei reflui l’impianto sfrutta un sistema biologico
a biomassa adesa di tipo aerobico coadiuvato da un sistema ad
ultrafiltrazione che fa in modo che le acque risultino conformi e
quindi riutilizzabili per lo sciacquone dei wc e per l’irrigazione.
Il trattamento utilizzato rende le acque conformi al D.M.
185/2003 e quindi idonee all’irrigazione.
Funzionamento
Le acque derivanti da docce, lavabi, lavatrici e bidet vengono
convogliate in opportuna tubazione separata dalle restanti
tipologie di scarico e vengono portate all’impianto. In un una
prima fase le acque subiscono una filtrazione di tipo meccanico
attraversando un filtro esterno autopulente da staffare a muro
(vaglio 0.8 mm) che ha inoltre l’onere di troppo pieno in caso di
eccedenza di acque inviate all’impianto. Qui i materiali grossolani
che possono arrivare allo scarico vengono bloccati e mandati
direttamente allo scarico (fognatura o depuratore privato).
Una volta subita la filtrazione le acque vengono immesse nel
vano biologico dove la sostanza organica viene metabolizzata
Movimentazione con muletto
GARANZIA 2 ANNI
22
QUADRO ELETTRICO
DI COMANDO
QUADRO ELETTRICO
DI COMANDO
TROPPO PIENO
DI EMERGENZA
PRE-FILTRAZIONE
INGRESSO
ACQUE GRIGIE
dalla biomassa presente sui corpi di riempimento ad alta superficie
specifica (biomassa adesa). La biomassa presente è di tipo aerobico
e l’aerobicità del sistema viene garantita dall’insufflazione di
aria fornita da opportuna soffiante. Le acque, una volta subito il
trattamento (con tempo t regolabile da quadro elettrico), vengono
fatte passare tramite opportuna pompa di suzione attraverso le fibre
di ultrafiltrazione (0.2 μm) che portano a un forte abbattimento dei
solidi (rendendo le acque particolarmente limpide). L’ultrafiltrazione
ha la capacità di abbattere i virus rendendo così le acque da
utilizzare particolarmente sicure. Le acque vengono così raccolte in
un’ulteriore vasca dove risultano pronte per il riutilizzo (cassette Wc,
irrigazione).
Grazie alla presenza di un PLC tutte le operazioni risultano essere
completamente automatizzate e regolabili. Il sistema infatti provvede
automaticamente (grazie alla presenza di opportuni sensori) ai
contro lavaggi meccanici delle fibre evitando problematiche di
intasamento delle stesse. Inoltre, grazie alla presenza di galleggiante
nella vasca di accumulo, il sistema una volta pieno blocca l’operazione
di filtraggio facendo in modo che quanto già trattato non venga
buttato all’esterno e non riutilizzato, minimizzando così gli sprechi.
Il sistema necessita di pulizie delle fibre e di pulizia chimica con
ipoclorito. Questa ultima operazione risulta completamente
automatica nei sistemi RAG EXT EVO praticamente annullando i
lavori di manutenzione. I sistemi EVO, su richiesta, possono essere
controllati da remoto.
Per tutti i sistemi, su richiesta (come optional), la vasca di accumulo
può essere corredata da opportuna elettropompa di rilancio, kit di
reintegro per acqua da acquedotto (cod. L3A0085) in mancanza di
scarico, e sistema di debatterizzazione UV (nell’ipotesi di riutilizzo
poco frequente e quindi la necessità di abbattere l’eventuale carica
batterica che può riformarsi sul filtrato).
