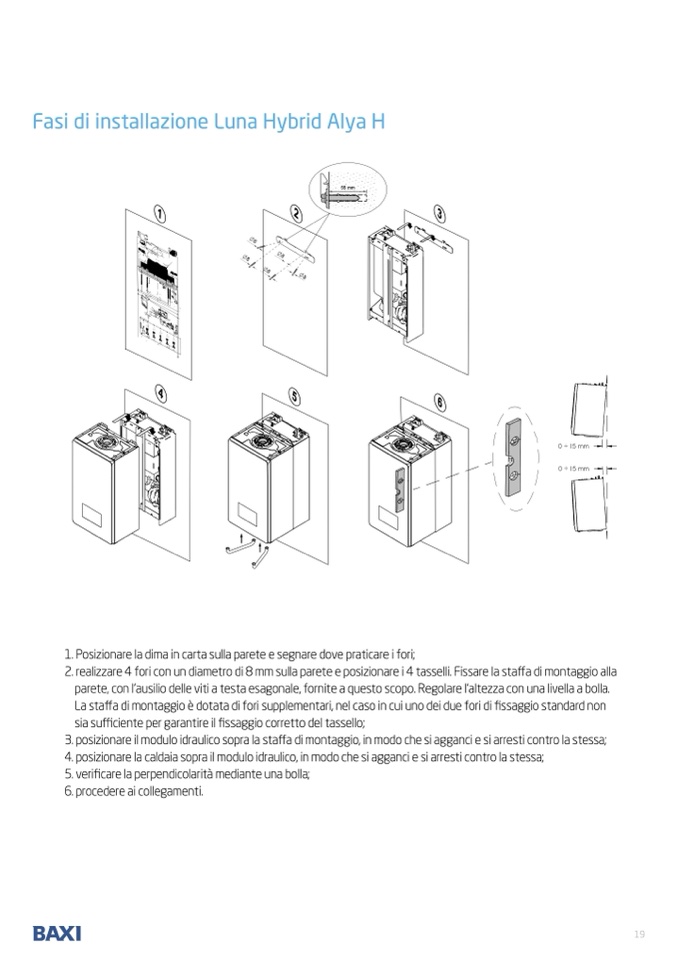

Fasi di installazione Luna Hybrid Alya H

1

2

3

Ø

Ø

Ø

1

2

3

4

Ø

4

5

6

1. Posizionare la dima in carta sulla parete e segnare dove praticare i fori

;

2. realizzare 4 fori con un diametro di 8 mm sulla parete e posizionare i 4 tasselli. Fissare la staffa di montaggio alla

parete, con l’ausilio delle viti a testa esagonale, fornite a questo scopo. Regolare l’altezza con una livella a bolla.

La sta

ffa di montaggio è dotata di fori supplementari, nel caso in cui uno dei due fori di

fissaggio standard non

sia su

fficiente per garantire il fissaggio corretto del tassello;

3. posizionare il modulo idraulico sopra la staffa di montaggio, in modo che si agganci e si arresti contro la stessa

;

4. posizionare la caldaia sopra il modulo idraulico, in modo che si agganci e si arresti contro la stessa

;

5. verificare la perpendicolarità mediante una bolla;

6. procedere ai collegamenti.
