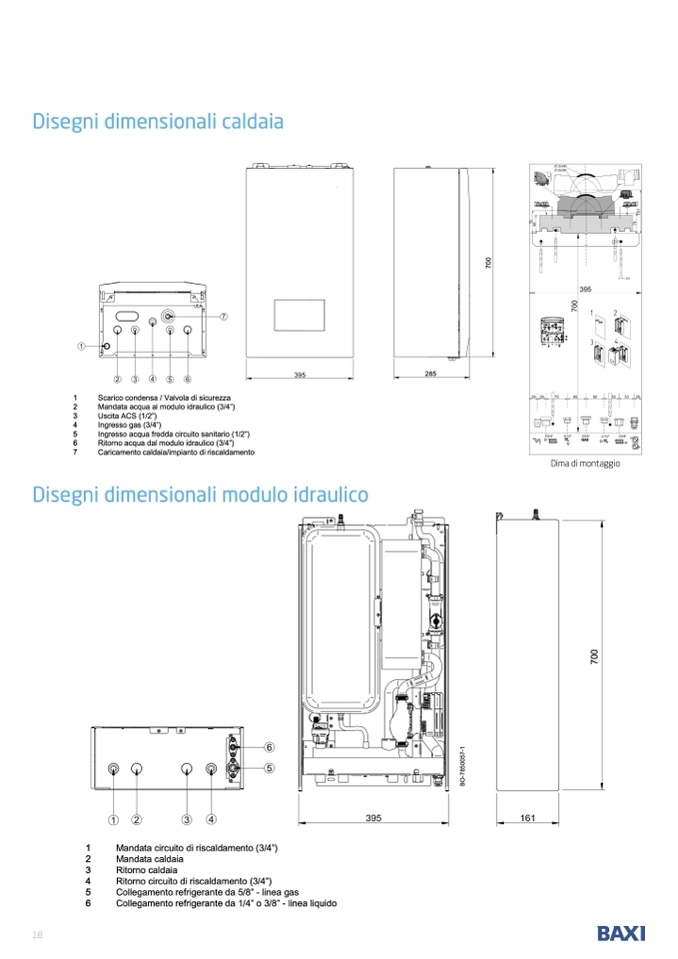

Disegni dimensionali caldaia
1
Scarico condensa / Valvola di sicurezza
2
Mandata acqua al modulo idraulico (3/4”
)
3
Uscita ACS (1/2”)
4
Ingresso gas (3/4”)
5
Ingresso acqua fredda circuito sanitario (1/2”)
6
Ritorno acqua dal modulo idraulico (3/4”)
7
Caricamento caldaia/impianto di riscaldament
o
Disegni dimensionali modulo idraulico
1
Mandata circuito di riscaldamento (3/4”
)
2
Mandata caldaia
3
Ritorno caldai
a
4
Ritorno circuito di riscaldamento (3/4”
)
5
Collegamento refrigerante da 5/8” - linea ga
s
6
Collegamento refrigerante da 1/4” o 3/8” - linea liquid
o
1
8
28
5
B
O
-
7
8
5
0
0
5
7
-
1
7
0
0
Dima di montaggio
7
0
0
