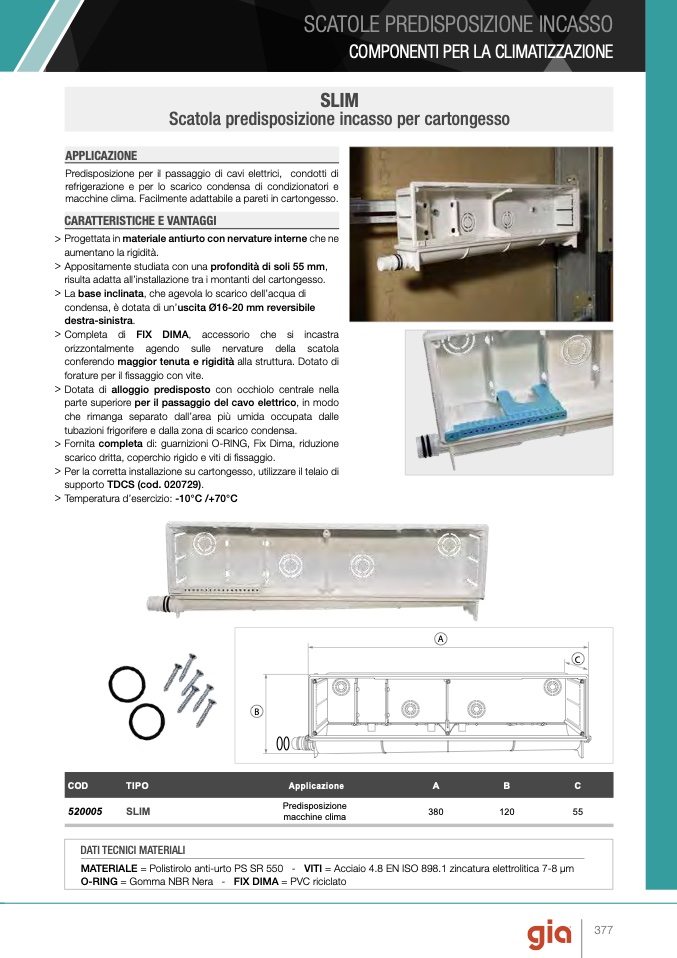

SLIM

Scatola predisposizione incasso per cartongesso

APPLICAZIONE

Predisposizione per il passaggio di cavi elettrici, condotti di

refrigerazione e per lo scarico condensa di condizionatori e

macchine clima. Facilmente adattabile a pareti in cartongesso.

CARATTERISTICHE E VANTAGGI

> Progettata in materiale antiurto con nervature interne che ne

aumentano la rigidità.

> Appositamente studiata con una profondità di soli 55 mm,

risulta adatta all’installazione tra i montanti del cartongesso.

> La base inclinata, che agevola lo scarico dell’acqua di

condensa, è dotata di un’uscita Ø16-20 mm reversibile

destra-sinistra.

>Completa di FIX DIMA, accessorio che si incastra

orizzontalmente agendo sulle nervature della scatola

conferendo maggior tenuta e rigidità alla struttura. Dotato di

forature per il fissaggio con vite.

> Dotata di alloggio predisposto con occhiolo centrale nella

parte superiore per il passaggio del cavo elettrico, in modo

che rimanga separato dall’area più umida occupata dalle

tubazioni frigorifere e dalla zona di scarico condensa.

> Fornita completa di: guarnizioni O-RING, Fix Dima, riduzione

scarico dritta, coperchio rigido e viti di fissaggio.

> Per la corretta installazione su cartongesso, utilizzare il telaio di

supporto TDCS (cod. 020729).

> Temperatura d’esercizio: -10°C /+70°C

520005

SLIM

Predisposizione

380

120

55

macchine clima

A

B

C

COD

TIPO

Applicazione

A

B

C

DATI TECNICI MATERIALI

MATERIALE = Polistirolo anti-urto PS SR 550 - VITI = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

O-RING = Gomma NBR Nera - FIX DIMA = PVC riciclato

SCATOLE PREDISPOSIZIONE INCASSO

COMPONENTI PER LA CLIMATIZZAZIONE

377
