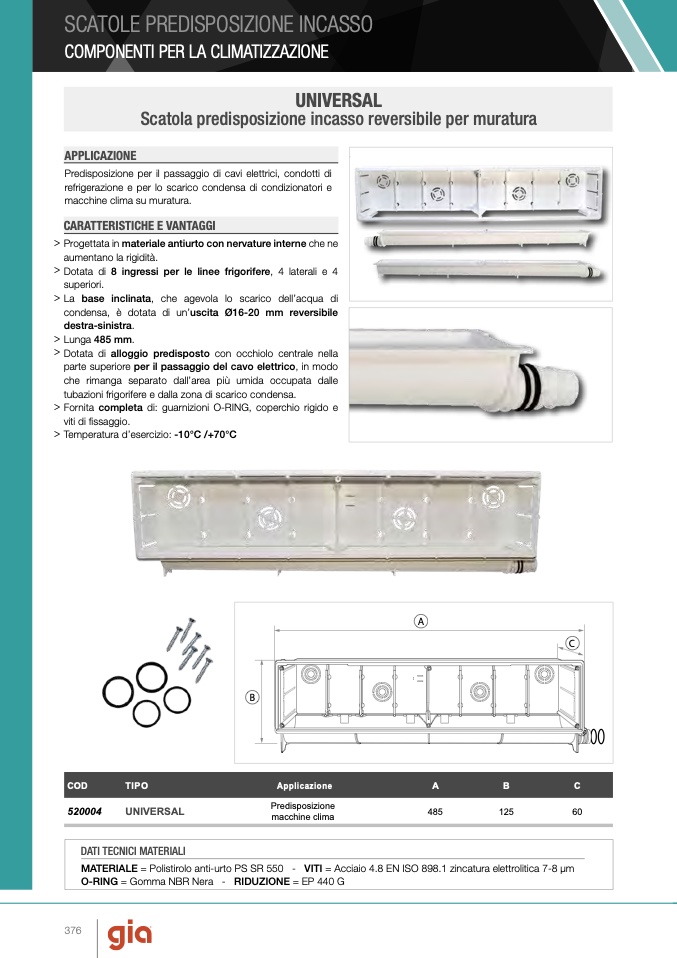

SCATOLE PREDISPOSIZIONE INCASSO

COMPONENTI PER LA CLIMATIZZAZIONE

UNIVERSAL

Scatola predisposizione incasso reversibile per muratura

APPLICAZIONE

Predisposizione per il passaggio di cavi elettrici, condotti di

refrigerazione e per lo scarico condensa di condizionatori e

macchine clima su muratura.

CARATTERISTICHE E VANTAGGI

> Progettata in materiale antiurto con nervature interne che ne

aumentano la rigidità.

> Dotata di 8 ingressi per le linee frigorifere, 4 laterali e 4

superiori.

> La base inclinata, che agevola lo scarico dell’acqua di

condensa, è dotata di un’uscita Ø16-20 mm reversibile

destra-sinistra.

> Lunga 485 mm.

> Dotata di alloggio predisposto con occhiolo centrale nella

parte superiore per il passaggio del cavo elettrico, in modo

che rimanga separato dall’area più umida occupata dalle

tubazioni frigorifere e dalla zona di scarico condensa.

> Fornita completa di: guarnizioni O-RING, coperchio rigido e

viti di fissaggio.

> Temperatura d’esercizio: -10°C /+70°C

520004

UNIVERSAL

Predisposizione

485

125

60

macchine clima

A

C

B

COD

TIPO

Applicazione

A

B

C

DATI TECNICI MATERIALI

MATERIALE = Polistirolo anti-urto PS SR 550 - VITI = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

O-RING = Gomma NBR Nera - RIDUZIONE = EP 440 G

376
