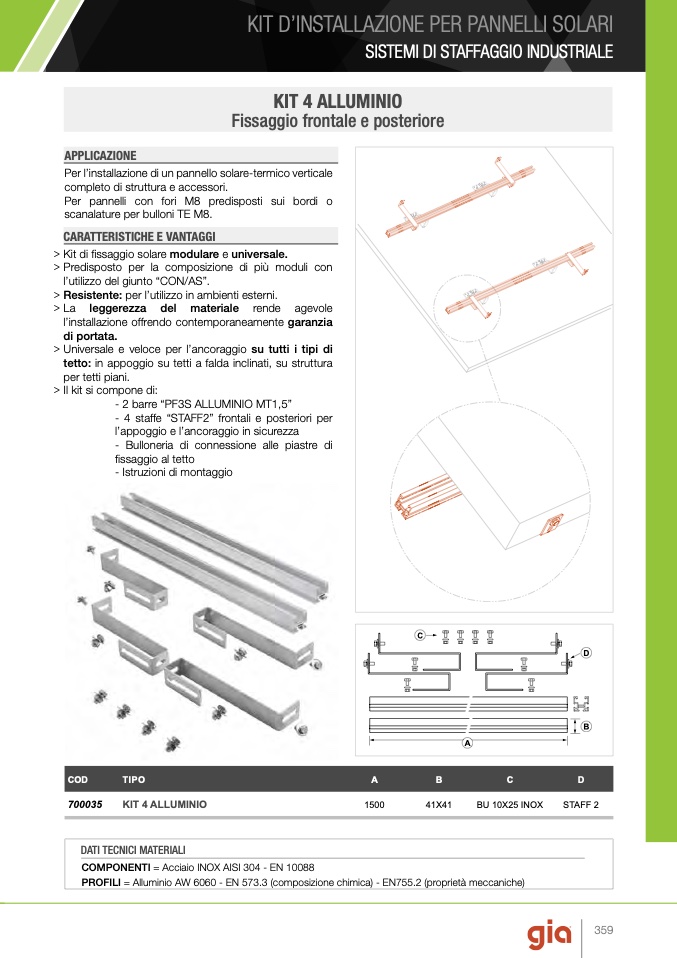

KIT 4 ALLUMINIO

Fissaggio frontale e posteriore

APPLICAZIONE

Per l’installazione di un pannello solare-termico verticale

completo di struttura e accessori.

Per pannelli con fori M8 predisposti sui bordi o

scanalature per bulloni TE M8.

CARATTERISTICHE E VANTAGGI

> Kit di fissaggio solare modulare e universale.

> Predisposto per la composizione di più moduli con

l’utilizzo del giunto “CON/AS”.

> Resistente: per l’utilizzo in ambienti esterni.

>La leggerezza del materiale rende agevole

l’installazione offrendo contemporaneamente garanzia

di portata.

> Universale e veloce per l’ancoraggio su tutti i tipi di

tetto: in appoggio su tetti a falda inclinati, su struttura

per tetti piani.

> Il kit si compone di:

- 2 barre “PF3S ALLUMINIO MT1,5”

- 4 staffe “STAFF2” frontali e posteriori per

l’appoggio e l’ancoraggio in sicurezza

- Bulloneria di connessione alle piastre di

fissaggio al tetto

- Istruzioni di montaggio

C

D

B

A

COD

TIPO

A

B

C

D

700035

KIT 4 ALLUMINIO

1500

41X41

BU 10X25 INOX

STAFF 2

DATI TECNICI MATERIALI

COMPONENTI = Acciaio INOX AISI 304 - EN 10088

PROFILI = Alluminio AW 6060 - EN 573.3 (composizione chimica) - EN755.2 (proprietà meccaniche)

KIT D’INSTALLAZIONE PER PANNELLI SOLARI

SISTEMI DI STAFFAGGIO INDUSTRIALE

359
