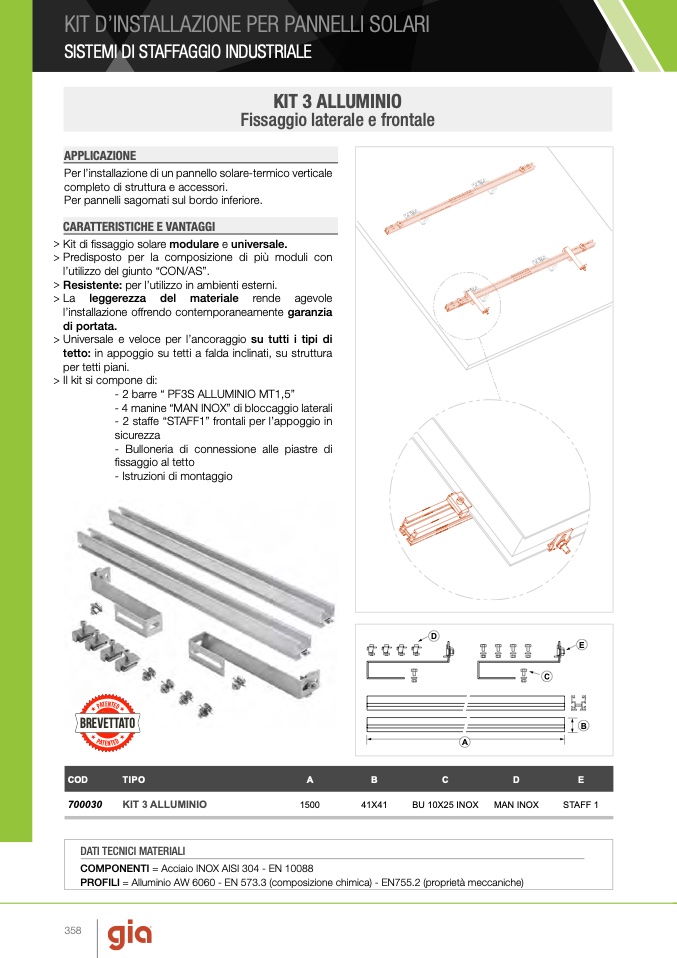

KIT D’INSTALLAZIONE PER PANNELLI SOLARI
SISTEMI DI STAFFAGGIO INDUSTRIALE
KIT 3 ALLUMINIO
Fissaggio laterale e frontale
APPLICAZIONE
CARATTERISTICHE E VANTAGGI
D
A
E
C
B
t
n
t
p
a
e
d
e
d
p
a
t
t
COD
TIPO
A
B
C
D
E
Per l’installazione di un pannello solare-termico verticale
completo di struttura e accessori.
Per pannelli sagomati sul bordo inferiore.
> Kit di fissaggio solare modulare e universale.
> Predisposto per la composizione di più moduli con
l’utilizzo del giunto “CON/AS”.
> Resistente: per l’utilizzo in ambienti esterni.
>La leggerezza del materiale rende agevole
l’installazione offrendo contemporaneamente garanzia
di portata.
> Universale e veloce per l’ancoraggio su tutti i tipi di
tetto: in appoggio su tetti a falda inclinati, su struttura
per tetti piani.
> Il kit si compone di:
- 2 barre “ PF3S ALLUMINIO MT1,5”
- 4 manine “MAN INOX” di bloccaggio laterali
- 2 staffe “STAFF1” frontali per l’appoggio in
sicurezza
- Bulloneria di connessione alle piastre di
fissaggio al tetto
- Istruzioni di montaggio
e
n
BREVETTATO
e
700030
KIT 3 ALLUMINIO
1500
41X41
BU 10X25 INOX
MAN INOX
STAFF 1
DATI TECNICI MATERIALI
COMPONENTI = Acciaio INOX AISI 304 - EN 10088
PROFILI = Alluminio AW 6060 - EN 573.3 (composizione chimica) - EN755.2 (proprietà meccaniche)
358
