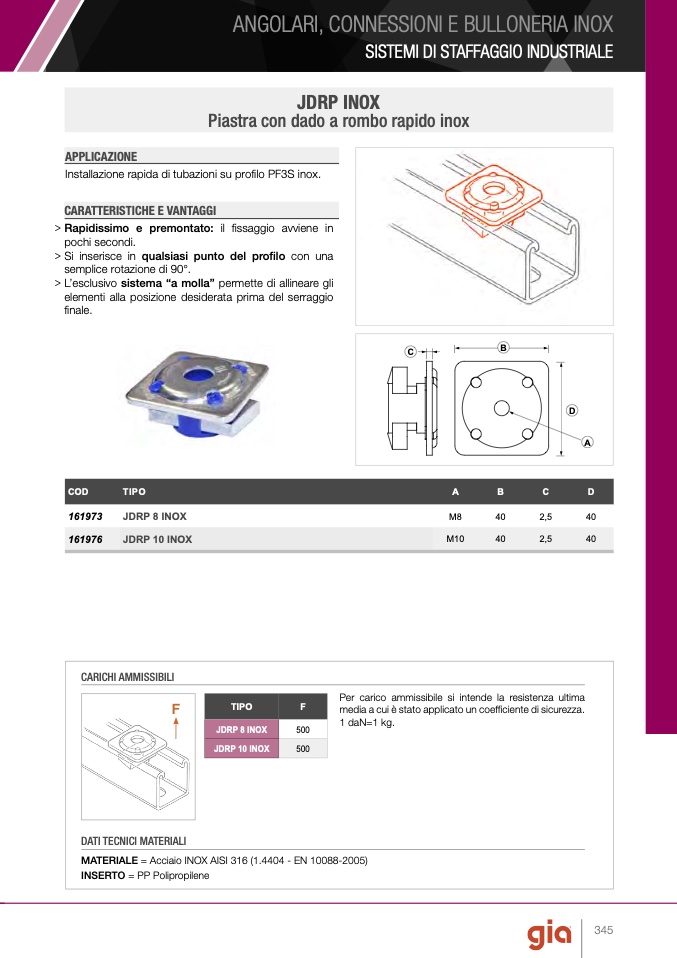

JDRP INOX

Piastra con dado a rombo rapido inox

APPLICAZIONE

Installazione rapida di tubazioni su profilo PF3S inox.

CARATTERISTICHE E VANTAGGI

> Rapidissimo e premontato: il fissaggio avviene in

pochi secondi.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> L’esclusivo sistema “a molla” permette di allineare gli

elementi alla posizione desiderata prima del serraggio

finale.

C

B

D

A

COD

TIPO

A

B

C

D

161973

JDRP 8 INOX

M8

40

2,5

40

161976

JDRP 10 INOX

M10

40

2,5

40

CARICHI AMMISSIBILI

F

TIPO

DATI TECNICI MATERIALI

JDRP 8 INOX

F

500

Per carico ammissibile si intende la resistenza ultima

media a cui è stato applicato un coefficiente di sicurezza.

1 daN=1 kg.

JDRP 10 INOX

500

MATERIALE = Acciaio INOX AISI 316 (1.4404 - EN 10088-2005)

INSERTO = PP Polipropilene

ANGOLARI, CONNESSIONI E BULLONERIA INOX

SISTEMI DI STAFFAGGIO INDUSTRIALE

345
