ANGOLARI, CONNESSIONI E BULLONERIA INOX

SISTEMI DI STAFFAGGIO INDUSTRIALE

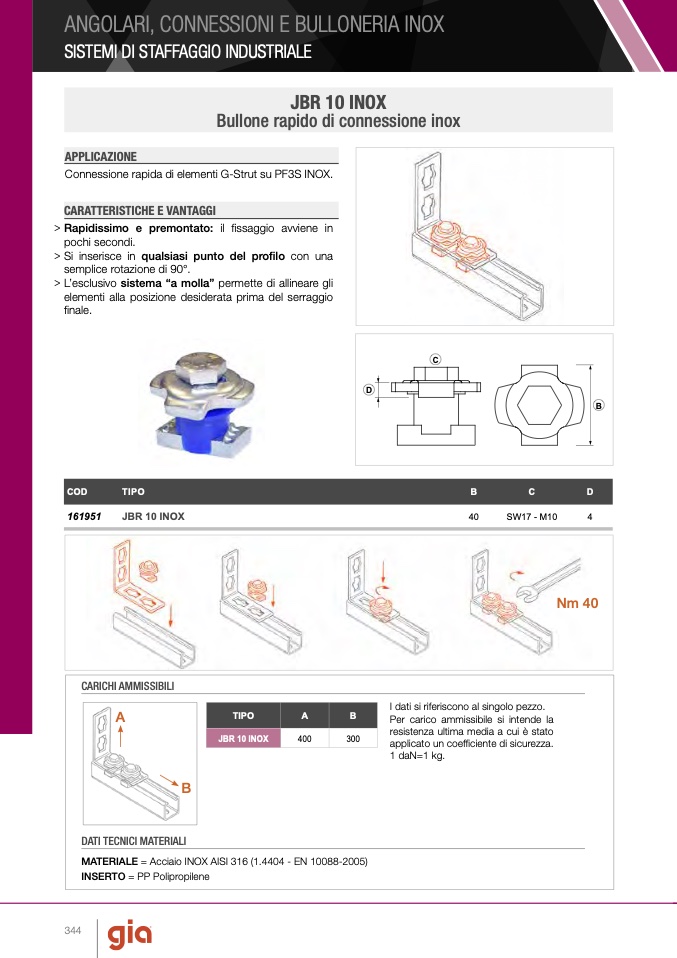

JBR 10 INOX

Bullone rapido di connessione inox

APPLICAZIONE

Connessione rapida di elementi G-Strut su PF3S INOX.

CARATTERISTICHE E VANTAGGI

> Rapidissimo e premontato: il fissaggio avviene in

pochi secondi.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> L’esclusivo sistema “a molla” permette di allineare gli

elementi alla posizione desiderata prima del serraggio

finale.

161951

JBR 10 INOX

40

SW17 - M10

4

C

D

B

COD

TIPO

B

C

D

Nm 40

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

400

300

I dati si riferiscono al singolo pezzo.

Per carico ammissibile si intende la

resistenza ultima media a cui è stato

applicato un coefficiente di sicurezza.

1 daN=1 kg.

A

TIPO

A

B

B

JBR 10 INOX

MATERIALE = Acciaio INOX AISI 316 (1.4404 - EN 10088-2005)

INSERTO = PP Polipropilene

344
