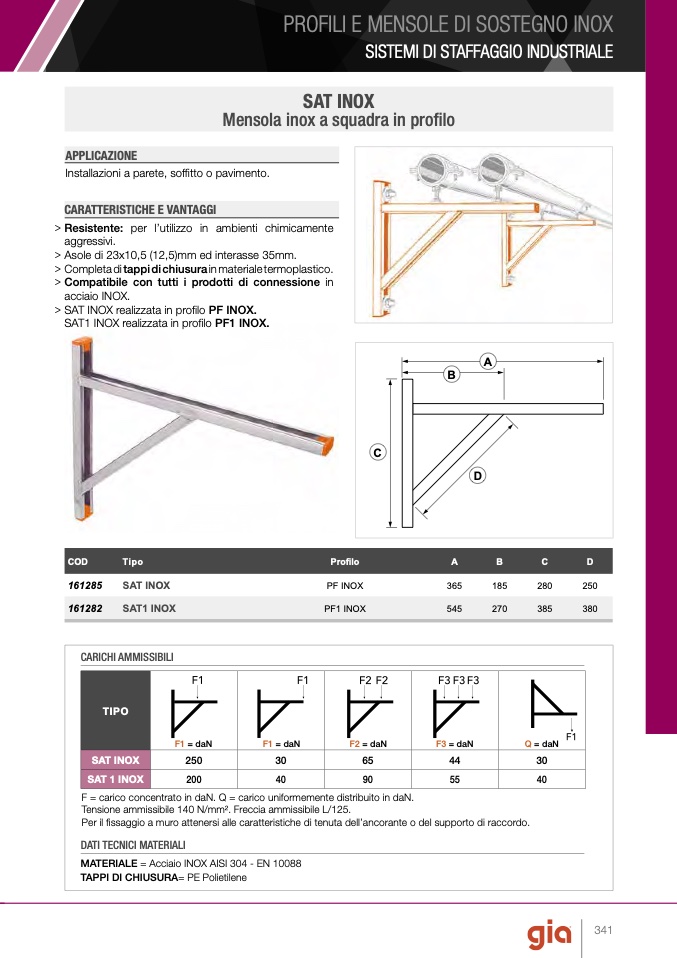

SAT INOX

Mensola inox a squadra in profilo

APPLICAZIONE

Installazioni a parete, soffitto o pavimento.

CARATTERISTICHE E VANTAGGI

>Resistente: per l’utilizzo in ambienti chimicamente

aggressivi.

> Asole di 23x10,5 (12,5)mm ed interasse 35mm.

> Completa di tappi di chiusura in materiale termoplastico.

> Compatibile con tutti i prodotti di connessione in

acciaio INOX.

> SAT INOX realizzata in profilo PF INOX.

SAT1 INOX realizzata in profilo PF1 INOX.

161285

SAT INOX

PF INOX

365

185

280

250

C

A

B

D

COD

Tipo

Profilo

A

B

C

D

161282

SAT1 INOX

PF1 INOX

545

270

385

380

CARICHI AMMISSIBILI

TIPO

SAT INOX

F1 = daN

F1 = daN

F2 = daN

F3 = daN

Q = daN

SAT 1 INOX

250

30

65

44

30

200

40

90

55

40

F = carico concentrato in daN. Q = carico uniformemente distribuito in daN.

Tensione ammissibile 140 N/mm2. Freccia ammissibile L/125.

Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

DATI TECNICI MATERIALI

MATERIALE = Acciaio INOX AISI 304 - EN 10088

TAPPI DI CHIUSURA= PE Polietilene
