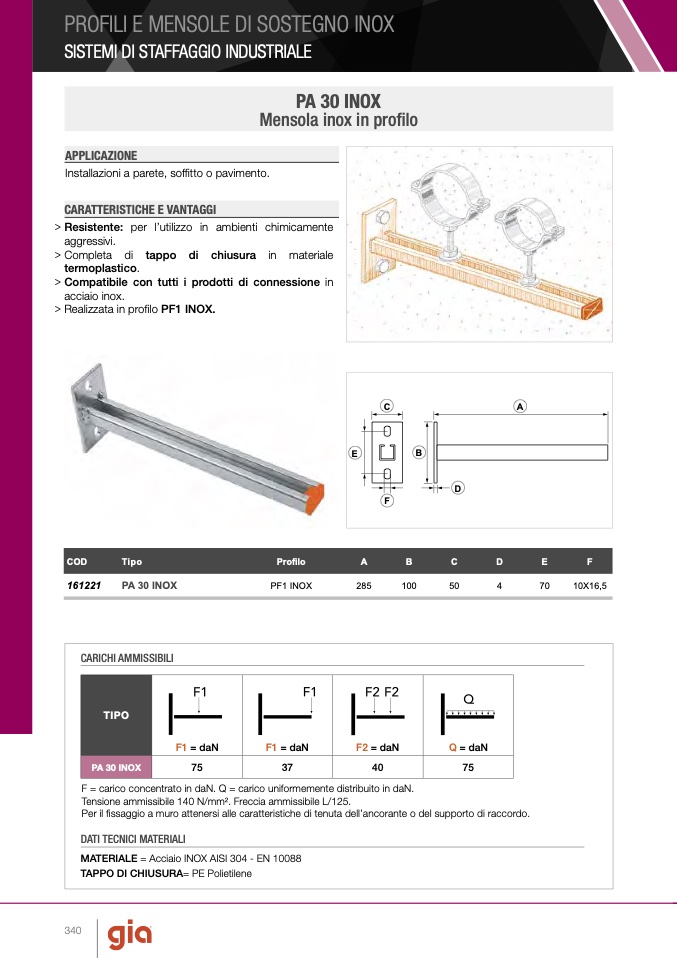

PROFILI E MENSOLE DI SOSTEGNO INOX

SISTEMI DI STAFFAGGIO INDUSTRIALE

PA 30 INOX

Mensola inox in profilo

APPLICAZIONE

Installazioni a parete, soffitto o pavimento.

CARATTERISTICHE E VANTAGGI

>Resistente: per l’utilizzo in ambienti chimicamente

aggressivi.

>Completa di tappo di chiusura in materiale

termoplastico.

> Compatibile con tutti i prodotti di connessione in

acciaio inox.

> Realizzata in profilo PF1 INOX.

161221

PA 30 INOX

PF1 INOX

285

100

50

4

70

10X16,5

C

A

E

B

D

F

COD

Tipo

Profilo

A

B

C

D

E

F

CARICHI AMMISSIBILI

TIPO

F1 = daN

F1 = daN

F2 = daN

Q = daN

PA 30 INOX

75

37

40

75

F = carico concentrato in daN. Q = carico uniformemente distribuito in daN.

Tensione ammissibile 140 N/mm2. Freccia ammissibile L/125.

Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

DATI TECNICI MATERIALI

MATERIALE = Acciaio INOX AISI 304 - EN 10088

TAPPO DI CHIUSURA= PE Polietilene

340
