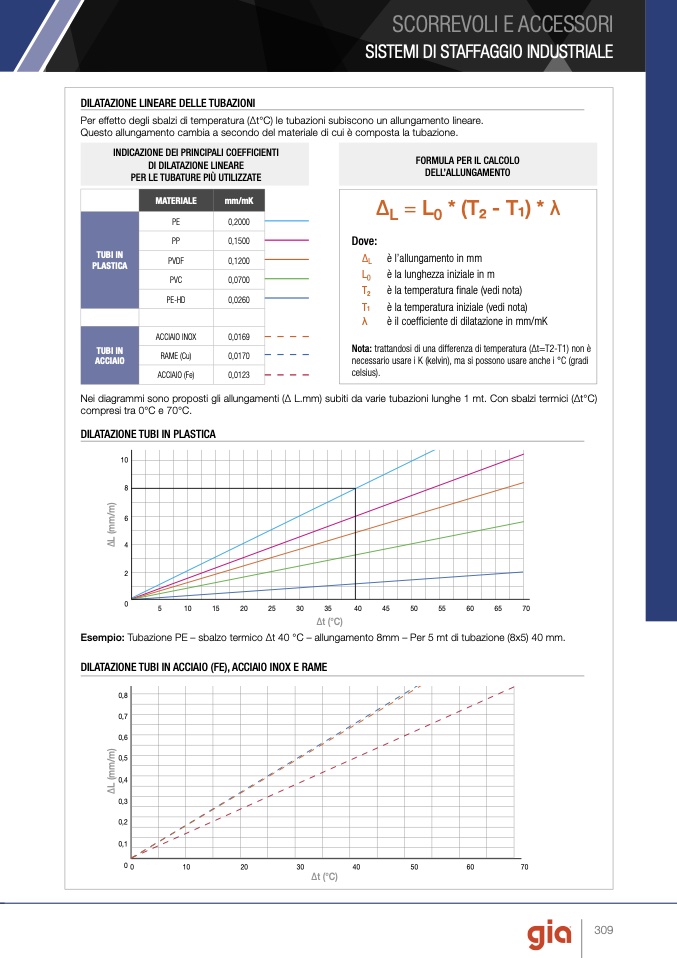

DILATAZIONE LINEARE DELLE TUBAZIONI
Per effetto degli sbalzi di temperatura (∆t°C) le tubazioni subiscono un allungamento lineare.
Questo allungamento cambia a secondo del materiale di cui è composta la tubazione.
Nei diagrammi sono proposti gli allungamenti (∆ L.mm) subiti da varie tubazioni lunghe 1 mt. Con sbalzi termici (∆t°C)
14
compresi tra 0°C e 70°C.
DILATAZIONE TUBI IN PLASTICA
12
10
8
6
4
2
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
∆t (°C)
Esempio: Tubazione PE – sbalzo termico ∆t 40 °C – allungamento 8mm – Per 5 mt di tubazione (8x5) 40 mm.
1,0
DILATAZIONE TUBI IN ACCIAIO (FE), ACCIAIO INOX E RAME
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
00
10
20
30
40
50
60
70
∆t (°C)
INDICAZIONE DEI PRINCIPALI COEFFICIENTI
DI DILATAZIONE LINEARE
PER LE TUBATURE PIÙ UTILIZZATE
MATERIALE
mm/mK
TUBI IN
PLASTICA
PE
0,2000
PP
0,1500
PVDF
0,1200
PVC
0,0700
PE-HD
0,0260
TUBI IN
ACCIAIO
ACCIAIO INOX
0,0169
RAME (Cu)
0,0170
ACCIAIO (Fe)
0,0123
FORMULA PER IL CALCOLO
DELL’ALLUNGAMENTO
∆
L
= L
0
* (T
2
- T1) * λ
Dove:
∆
L
è l’allungamento in mm
L
0
è la lunghezza iniziale in m
T
2
è la temperatura finale (vedi nota)
T1
è la temperatura iniziale (vedi nota)
λ
è il coefficiente di dilatazione in mm/mK
Nota: trattandosi di una differenza di temperatura (Δt=T2-T1) non è
necessario usare i K (kelvin), ma si possono usare anche i °C (gradi
celsius).
∆
L
(
m
m
/
m
)
∆
L
(
m
m
/
m
)
