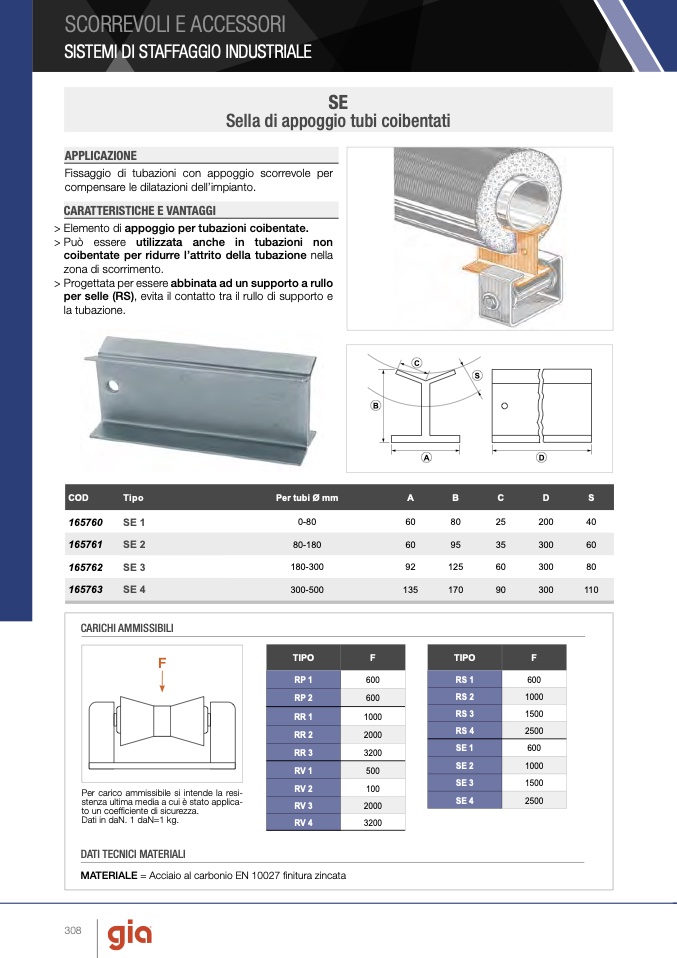

SCORREVOLI E ACCESSORI
SISTEMI DI STAFFAGGIO INDUSTRIALE
SE
Sella di appoggio tubi coibentati
APPLICAZIONE
Fissaggio di tubazioni con appoggio scorrevole per
compensare le dilatazioni dell’impianto.
CARATTERISTICHE E VANTAGGI
> Elemento di appoggio per tubazioni coibentate.
>Può essere utilizzata anche in tubazioni non
coibentate per ridurre l’attrito della tubazione nella
zona di scorrimento.
> Progettata per essere abbinata ad un supporto a rullo
per selle (RS), evita il contatto tra il rullo di supporto e
la tubazione.
165760
SE 1
0-80
60
80
25
200
40
B
C
S
A
D
COD
Tipo
Per tubi Ø mm
A
B
C
D
S
165761
SE 2
80-180
60
95
35
300
60
165762
SE 3
180-300
92
125
60
300
80
165763
SE 4
300-500
135
170
90
300
110
CARICHI AMMISSIBILI
F
TIPO
F
TIPO
F
RP1
600
600
RS 1
RP2
RR 1
600
RS 2
1000
RS 4
1000
RS 3
1500
2500
RR 2
2000
SE 1
600
RR 3
RV1
3200
SE 2
1000
500
Per carico ammissibile si intende la resi-
stenza ultima media a cui è stato applica-
to un coefficiente di sicurezza.
Dati in daN. 1 daN=1 kg.
DATI TECNICI MATERIALI
MATERIALE = Acciaio al carbonio EN 10027 finitura zincata
RV2
100
SE 3
1500
SE 4
2500
RV3
RV4
2000
3200
