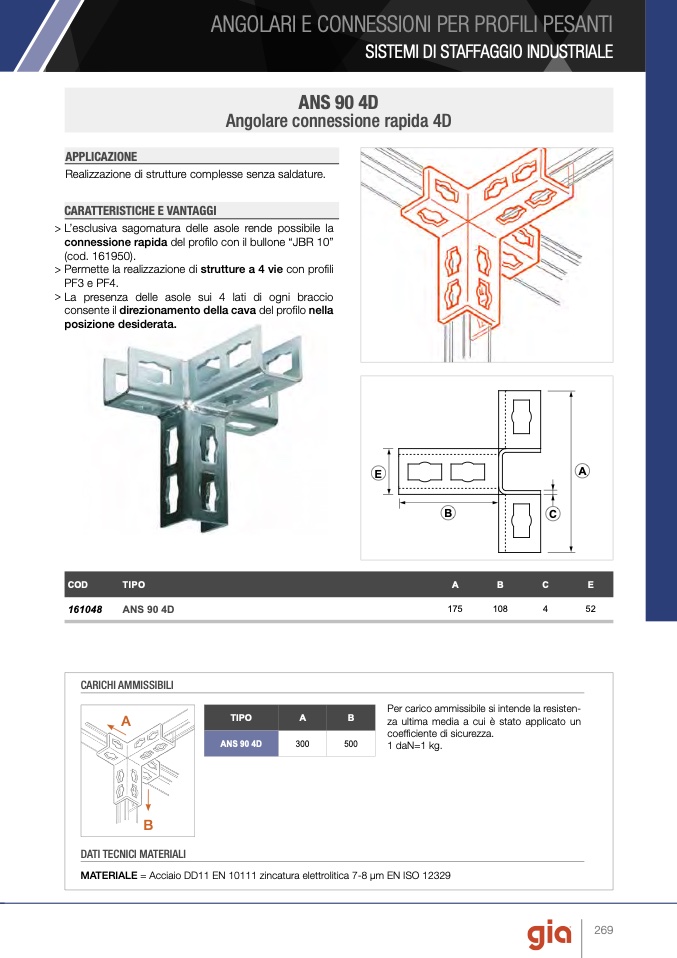

ANS 90 4D

Angolare connessione rapida 4D

APPLICAZIONE

Realizzazione di strutture complesse senza saldature.

CARATTERISTICHE E VANTAGGI

> L’esclusiva sagomatura delle asole rende possibile la

connessione rapida del profilo con il bullone “JBR 10”

(cod. 161950).

> Permette la realizzazione di strutture a 4 vie con profili

PF3 e PF4.

> La presenza delle asole sui 4 lati di ogni braccio

consente il direzionamento della cava del profilo nella

posizione desiderata.

161048

ANS 90 4D

175

108

4

52

E

A

B

C

COD

TIPO

A

B

C

E

CARICHI AMMISSIBILI

A

B

TIPO

A

300

500

Per carico ammissibile si intende la resisten-

za ultima media a cui è stato applicato un

coefficiente di sicurezza.

1 daN=1 kg.

B

ANS 90 4D

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329
