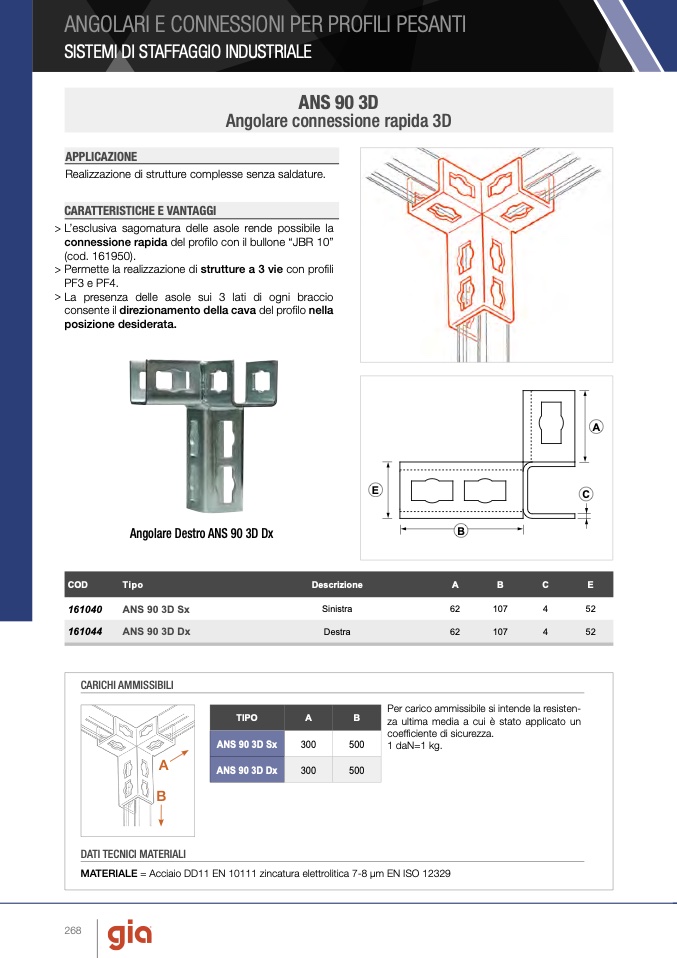

ANGOLARI E CONNESSIONI PER PROFILI PESANTI

SISTEMI DI STAFFAGGIO INDUSTRIALE

ANS 90 3D

Angolare connessione rapida 3D

APPLICAZIONE

Realizzazione di strutture complesse senza saldature.

CARATTERISTICHE E VANTAGGI

> L’esclusiva sagomatura delle asole rende possibile la

connessione rapida del profilo con il bullone “JBR 10”

(cod. 161950).

> Permette la realizzazione di strutture a 3 vie con profili

PF3 e PF4.

> La presenza delle asole sui 3 lati di ogni braccio

consente il direzionamento della cava del profilo nella

posizione desiderata.

Angolare Destro ANS 90 3D Dx

161040

ANS 90 3D Sx

Sinistra

62

107

4

52

E

B

A

C

COD

Tipo

Descrizione

A

B

C

E

161044

ANS 90 3D Dx

Destra

62

107

4

52

CARICHI AMMISSIBILI

TIPO

B

DATI TECNICI MATERIALI

A

B

ANS 90 3D Sx

A

300

500

Per carico ammissibile si intende la resisten-

za ultima media a cui è stato applicato un

coefficiente di sicurezza.

1 daN=1 kg.

ANS 90 3D Dx

300

500

MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329
