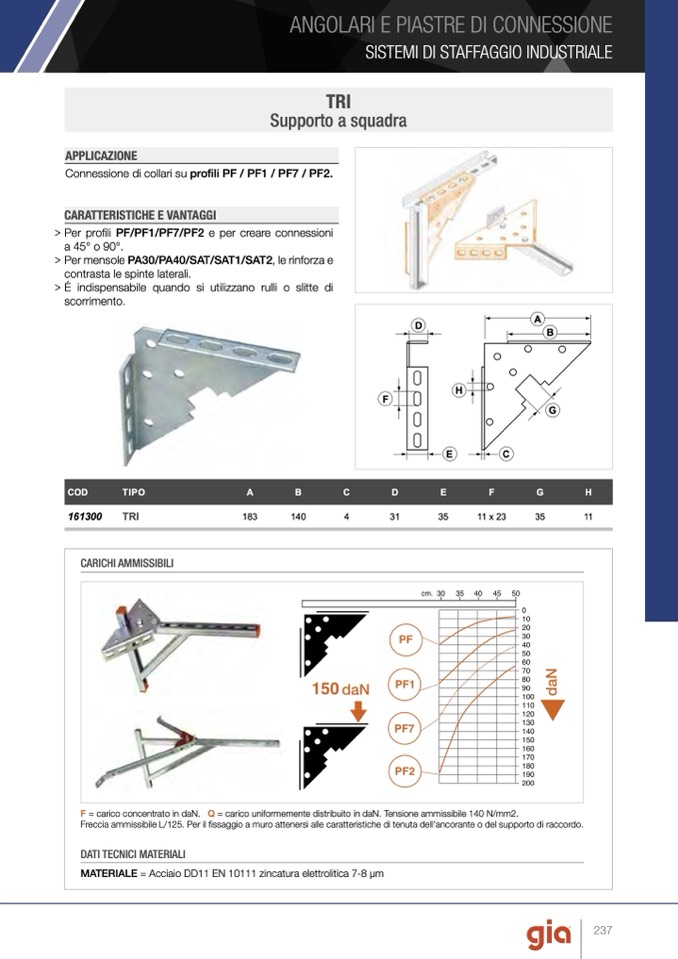

TRI

Supporto a squadra

APPLICAZIONE

Connessione di collari su profili PF / PF1 / PF7 / PF2.

CARATTERISTICHE E VANTAGGI

> Per profili PF/PF1/PF7/PF2 e per creare connessioni

a 45° o 90°.

> Per mensole PA30/PA40/SAT/SAT1/SAT2, le rinforza e

contrasta le spinte laterali.

> É indispensabile quando si utilizzano rulli o slitte di

scorrimento.

161300

TRI

183

140

4

31

35

11 x 23

35

11

D

H

A

B

F

G

E

C

COD

TIPO

A

B

C

D

E

F

G

H

CARICHI AMMISSIBILI

F = carico concentrato in daN. Q = carico uniformemente distribuito in daN. Tensione ammissibile 140 N/mm2.

Freccia ammissibile L/125. Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm

ANGOLARI E PIASTRE DI CONNESSIONE

SISTEMI DI STAFFAGGIO INDUSTRIALE
